在電動閥門，電動執行器的實際電路安裝中，經常遇到客戶反饋，有執行器接線端進水，損壞內部接線端或模塊的問題。

    第一種典型案例是，電纜線、信號線從上往下布線，使配線高于執行器。

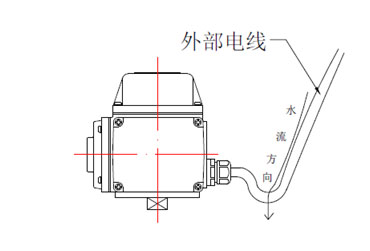

    如圖示1接線，將會導致下雨滴水等沿著電線順流到電纜接頭里，從而有可能導致執行器內部接線端短路、電氣元件進水損壞。

 圖1

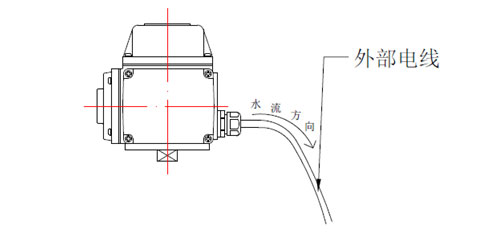

    在這種情況下，需要在執行器電纜接頭處，形成一個低于電纜接頭的回彎，這樣可以讓雨水順流到回彎處滴落，而不會流入執行器內部，如圖示2所示接線。

 圖2

    根據工業自動化行業多年沉淀的安裝配線經驗。將配線從下往上接入電動執行器的電纜接頭是最佳配線方案！

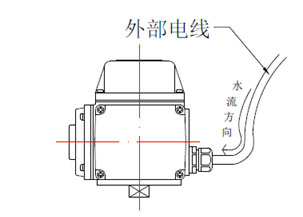

    此時，由于執行器位置高于線纜，雨水水滴會沿線路往下排水，從而有效防止執行器接線端進水問題，接線如圖示3所示。

 圖示3

     綜合以上兩種典型案例，合理配線，防止進水，確保密封，是電動執行器安全運行的最基本條件。
