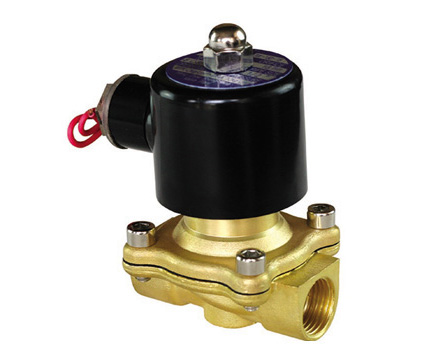

ZCS系列電磁閥

  產品說明：一、ZCS電磁閥產品概述 ZCS電磁閥適用于以水或液體為工業介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。ZCS電磁閥采用橡膠密封，故對工作介質的清潔度大大降低，具有啟閉迅速，可靠性高等特點。 二、ZCS電磁閥結構原理 ZCS電磁閥為膜片一次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥膜片上下產生壓力差，膜片被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥膜片上腔壓力上升，主閥膜片壓向閥座，閥又呈關閉狀態。 常開電磁閥，當線圈通電時，產生磁場力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉。隨著主閥閥內上下壓差趨向相等，主閥膜片由彈簧及自重壓向密封閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥環由于彈簧作用上升，副閥打開，主閥膜片上腔內介質經副閥流走、壓力下降，當壓力降到一定值后，主閥由上下壓差作用向上升起，主閥打開，閥門開啟。三、ZCS電磁閥技術參數 公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 工作介質 液體、水、≤ΟE、及其他非腐蝕性流體 功耗VA 17 30 閥體材質 鑄鐵 銅 不銹鋼 鑄鐵 流量系數 Kv值 2.8 5 8.5 12 18 28 45 70 110 180 250 600 870 1000 動作方式 常開 常閉 型式 先導式 介質溫度（℃） -5～80 -50～60 工作壓力（Mpa） 0.05～1.0 0.1～1.0 0.15～1.0 額定電壓 AC220V·DC24V其余規格可作特殊訂貨 四、ZCS電磁閥安裝尺寸 公稱通徑 DN 內螺紋連接 法蘭連接 內螺紋 外形尺寸 外形尺寸 法蘭尺寸 G H L H L D D1 D2 n-d b f 15 1/2″ 105 90 20 3/4″ 114 100 25 1″ 138 120 130 160 115 85 65 4- 14 16 3 32 11/4″ 151 137 137 180 140 100 76 4- 18 18 3 40 11/2″ 155 145 152 200 150 110 84 4- 18 18 3 50 2″ 187 188 152 230 165 125 99 4- 18 20 3 65 222 290 185 145 118 4- 18 20 3 80 239 310 200 160 132 8- 18 20 3 100 255 350 220 180 156 8- 18 22 3 125 416 360 250 210 184 8- 18 22 3 150 440 400 285 240 211 8- 22 24 3 200 443 600 340 295 266 8- 22 24 3 250 493 750 395 350 319 12- 22 26 3 300 549 850 445 400 370 12-φ22 26 4 --------------------------------------------------------------------------------
