DYQ340H上裝式球閥斜推面最好設置在凸臺的上端面上，利用彈簧的彈力或者介質的壓力使用于密封閥桿與閥蓋間的截面為楔形的密封件與密封面構成楔形密封配合，利用斜楔原理使密封面更加緊密，密封效果更好。
一、產品概述：
DYQ340H上裝式球閥,包括有閥體、楔形球體、閥座、閥蓋、閥桿,閥體的側壁上設有開口向上的楔形球體安裝孔,閥桿與楔形球體聯動連接,在閥桿下部套設有彈簧，彈簧以楔形球體作為第一基座,以閥桿上所設的凸臺作為另一基座,在閥桿的凸臺的上端與閥蓋之間設有密封件，在閥蓋與閥體之間設有密封墊片,所述的密封件的截面為楔形,所述的凸臺或閥蓋上相應設有斜推面與密封件構成楔形密封配合,斜推面最好設置在凸臺的上端面上,利用彈簧的彈力或者介質的壓力使用于密封閥桿與閥蓋間的截面為楔形的密封件與密封面構成楔形密封配合,利用斜楔原理使密封面更加緊密,密封效果更好。

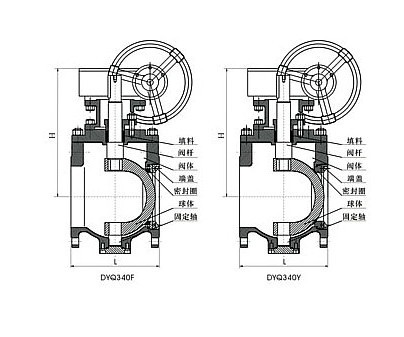

二、主要外形連接尺寸CLASS 600：
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
2″
|
292
|
295
|
292
|
350
|
150
|
50
|
3″
|
356
|
359
|
356
|
400
|
188
|
76
|
4″
|
432
|
435
|
432
|
400
|
230
|
100
|
6″
|
559
|
562
|
559
|
500
|
300
|
150
|
8″
|
660
|
664
|
660
|
600
|
430
|
201
|
10″
|
787
|
791
|
787
|
600
|
445
|
252
|
12″
|
838
|
841
|
838
|
600
|
530
|
305
|
三、主要外形連接尺寸CLASS 900：
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
2″
|
368
|
371
|
368
|
450
|
165
|
49
|
3″
|
381
|
384
|
381
|
500
|
200
|
74
|
4″
|
457
|
460
|
457
|
500
|
250
|
100
|
6″
|
610
|
613
|
610
|
600
|
320
|
150
|
8″
|
737
|
740
|
737
|
600
|
460
|
201
|
10″
|
838
|
841
|
838
|
600
|
475
|
252
|
12″
|
965
|
968
|
965
|
600
|
560
|
303
|
四、主要外形連接尺寸CLASS 1500：
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
2″
|
368
|
371
|
368
|
500
|
175
|
49
|
3″
|
470
|
473
|
470
|
600
|
200
|
74
|
4″
|
546
|
549
|
546
|
600
|
250
|
100
|
6″
|
705
|
711
|
705
|
600
|
460
|
144
|
8″
|
832
|
841
|
832
|
600
|
470
|
192
|
10″
|
991
|
1000
|
991
|
600
|
485
|
239
|
12″
|
1130
|
1146
|
1130
|
600
|
570
|
287
|
