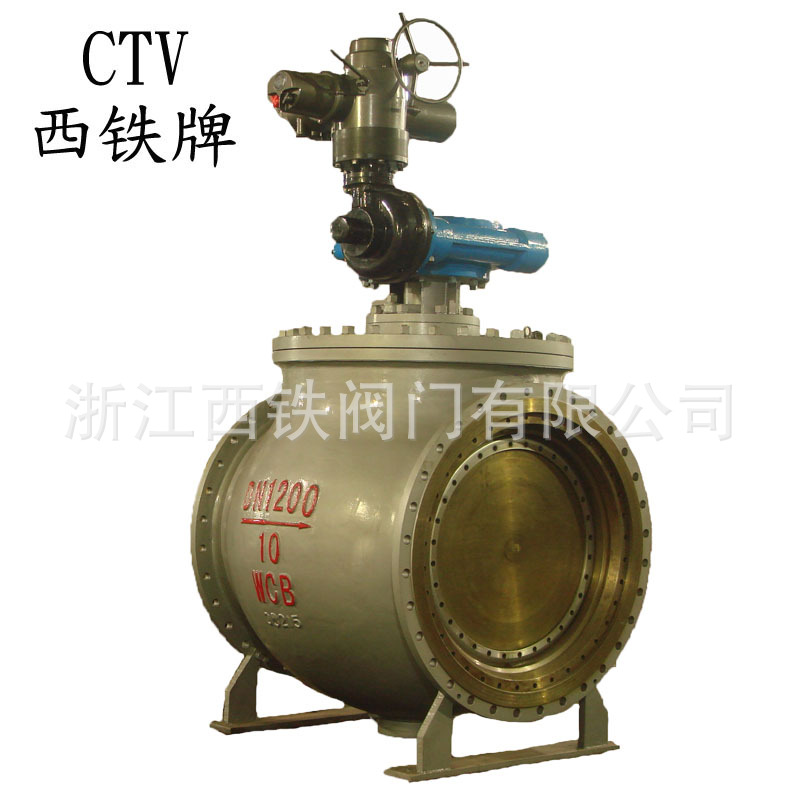

一、上裝式電動偏心半球閥概述：
上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
二、上裝式電動偏心半球閥優點：
（1）壓力損失�。喝_時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
（2）耐顆料磨損：V形開口的球冠與金屬閥座之間具有剪切作用，在關閉過程中，只在最后一刻球冠才靠向閥座，不形成磨擦，且閥座用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆料、漿等；
（3）適合高流速介質：直通流道，堅固的偏心一曲軸使之適合高流速具無振動；
（4）壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無磨擦，則使用壽命長；
（5）維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；
（6）廣泛適用于水、污水、含微小固體顆料、水、蒸汽、煤氣、天然氣、油品等。
三、電動偏心半球執行標準
1． 設計和制造：GB/T12237-1989；AP1608。
2． 檢驗和試驗：GB/T13927-1992；AP1598。
3． 焊接連接：JB/T79.1~2-1994;ASME/ANSIB16.10
四、電動偏心半球主要零件材質及代號 Materials and codes of main parts
|
零件名稱
Name of part
|
DYQ40型
|
DYQ40型
|
DYQ40型
|
|
閥體
Valve body
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
碳鋼WCB/不銹鋼CF8
Carbon steel WCB
stainless steel CF8
|
|
閥桿
Valve stem
|
2Cr13/304
|
2Cr13/304
|
2Cr13/304
|
|
閥芯密封副
Sealing set for valve body
|
WCB/CF8+Cr
|
WCB/CF8+硬化合金鋼
WCB/CF8+Hardens alloy steel
|
特種硬化合金鋼質
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
閥座密封副
Sealing set for valve seat
|
PTFE/Molon
|
WCB/CF8+硬化合金鋼
WCB/CF8+Hardens alloy steel
|
特種硬化合金鋼質
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
五、電動偏心半球主要連接尺寸：
|
稱壓力
PN
|
公稱通徑
DN（mm）
|
尺寸
|
|
L
|
D
|
K
|
d
|
b
|
z-d0
|
Hw
|
Hd
|
|
1.0
MPa
|
100
|
229
|
220
|
180
|
156
|
22
|
8-φ18
|
330
|
380
|
|
125
|
254
|
210
|
210
|
184
|
22
|
8-φ18
|
345
|
405
|
|
150
|
267
|
240
|
240
|
211
|
24
|
8-φ22
|
370
|
440
|
|
200
|
292
|
295
|
295
|
266
|
24
|
8-φ22
|
405
|
470
|
|
250
|
330
|
350
|
350
|
319
|
26
|
12-φ22
|
480
|
540
|
|
300
|
403
|
400
|
400
|
370
|
26
|
12-φ22
|
520
|
580
|
|
350
|
430
|
460
|
460
|
429
|
26
|
16-φ22
|
570
|
630
|
|
400
|
530
|
515
|
515
|
480
|
26
|
16-φ26
|
630
|
710
|
|
450
|
580
|
565
|
565
|
530
|
28
|
20-φ26
|
690
|
770
|
|
500
|
660
|
620
|
620
|
582
|
28
|
20-φ26
|
740
|
820
|
|
600
|
840
|
725
|
725
|
682
|
34
|
20-φ30
|
840
|
940
|
|
700
|
900
|
840
|
840
|
794
|
34
|
24-φ30
|
960
|
1040
|
|
800
|
1000
|
950
|
950
|
901
|
36
|
24-φ33
|
1080
|
1180
|
|
900
|
1100
|
1050
|
1050
|
1001
|
38
|
28-φ33
|
1190
|
1280
|
|
1000
|
1200
|
1160
|
1160
|
1112
|
38
|
28-φ36
|
1310
|
1420
|
|
1200
|
1300
|
1380
|
1380
|
1328
|
44
|
32-φ39
|
1420
|
1530
|
|
1400
|
1500
|
1590
|
1590
|
1530
|
48
|
36-φ42
|
1540
|
1650
|
|
1.6
MPa
|
100
|
229
|
180
|
180
|
156
|
22
|
8-φ18
|
330
|
380
|
|
125
|
254
|
210
|
210
|
184
|
22
|
8-φ18
|
345
|
405
|
|
150
|
267
|
240
|
240
|
211
|
24
|
8-φ22
|
370
|
440
|
|
200
|
292
|
295
|
295
|
266
|
24
|
12-φ22
|
405
|
470
|
|
250
|
330
|
355
|
355
|
319
|
26
|
12-φ26
|
480
|
540
|
|
300
|
403
|
410
|
410
|
370
|
28
|
12-φ26
|
520
|
580
|
|
350
|
430
|
470
|
470
|
429
|
30
|
16-φ26
|
570
|
630
|
|
400
|
530
|
525
|
525
|
480
|
32
|
16-φ30
|
630
|
710
|
|
450
|
580
|
650
|
585
|
548
|
40
|
20-φ30
|
690
|
770
|
|
500
|
660
|
770
|
650
|
609
|
44
|
20-φ33
|
740
|
820
|
|
600
|
840
|
840
|
770
|
720
|
54
|
20-φ36
|
840
|
940
|
|
700
|
900
|
950
|
840
|
794
|
40
|
24-φ36
|
960
|
1040
|
|
800
|
1000
|
1050
|
950
|
901
|
42
|
24-φ39
|
1080
|
1180
|
|
900
|
1100
|
1125
|
1050
|
1001
|
44
|
28-φ39
|
1190
|
1280
|
|
1000
|
1200
|
1255
|
1170
|
1112
|
46
|
28-φ42
|
1310
|
1420
|
|
1200
|
1300
|
1485
|
1390
|
1328
|
52
|
32-φ48
|
1420
|
1530
|
|
1400
|
1500
|
1590
|
1590
|
1530
|
58
|
36-φ48
|
1540
|
1650
|
