一、D941X電動法蘭式軟密封蝶閥產品概述:
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、D941X電動法蘭式軟密封蝶閥采用標準:
制造標準
|
GB/T12238-1989；lS0 10631-1994；BS EN593-1998
|
法蘭標準
|
GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
|
結構長度標準
|
GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
|
檢驗標準
|
GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
|

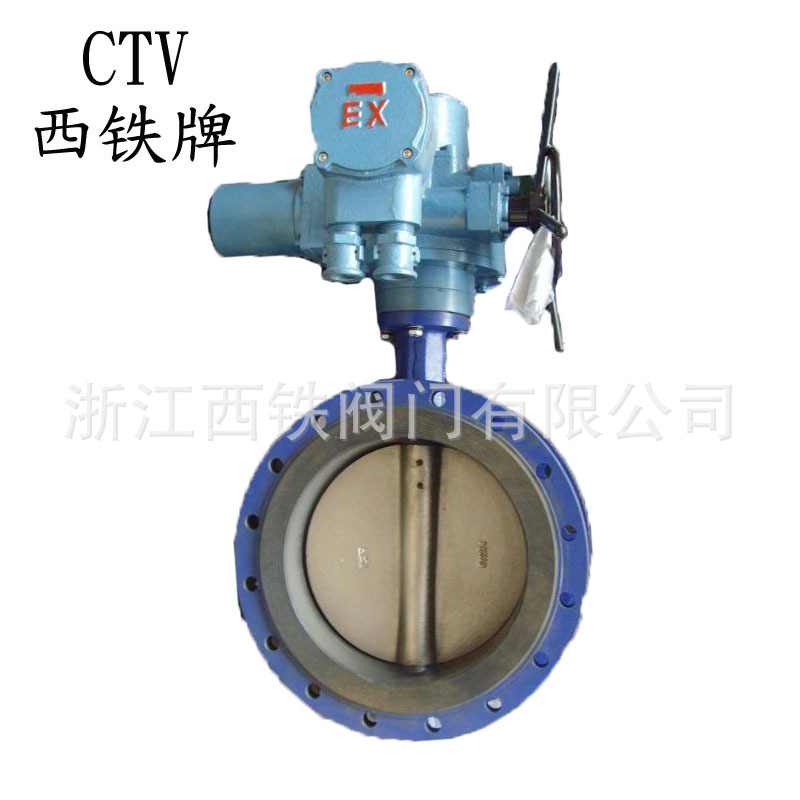

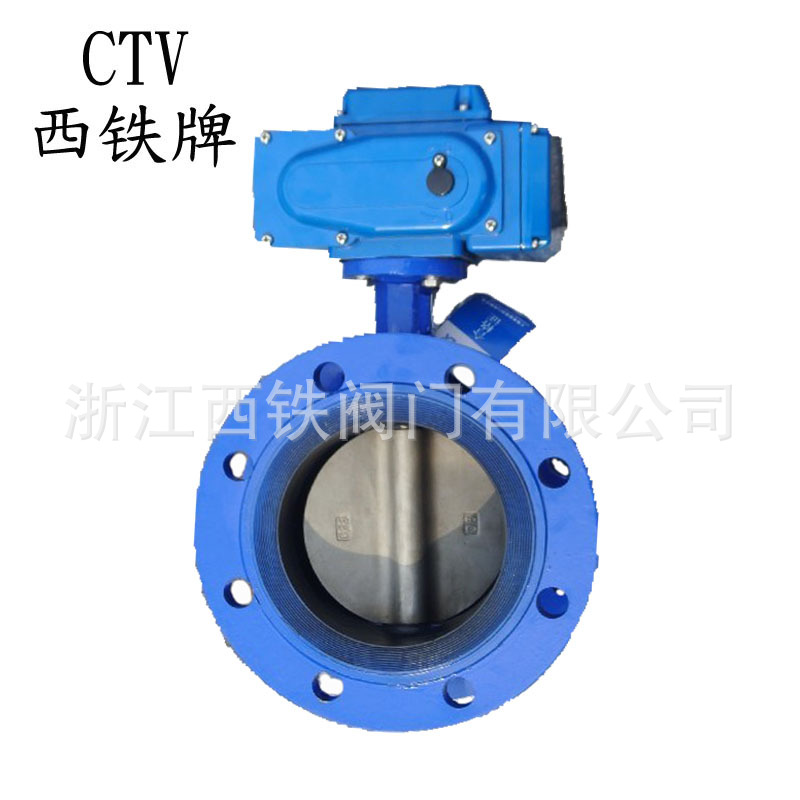

三、D941X電動法蘭式軟密封蝶閥技術圖片：
四、D941X電動法蘭式軟密封蝶閥主要技術參數：
公稱通徑
|
DNmm
|
50～2000
|
公稱壓力
|
PNMPa
|
0.6
|
1.O
|
1.6
|
試驗壓力 PsMPa
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
O.66
|
1.1
|
1.76
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
驅動形式
|
手動、蝸輪傳動、氣傳動、電傳動
|
五、D941X電動法蘭式軟密封蝶閥主要零件的材料：
零件名稱
|
材料
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
密封圈
|
各種橡膠、聚四氟乙烯
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
0型圈、柔性石墨
|
六、D941X電動法蘭式軟密封蝶閥密封材料：
材料品種
|
氯丁橡膠
|
丁腈橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
代號
|
×或 0rJ
|
XA或orJA
|
XB或orJB
|
xC、JC或0rF
|
XD或orJD
|
× E或orJE
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
七、D941電動法蘭式軟密封蝶閥連接尺寸：
通徑
|
主要尺寸
|
0.25MPa～0.6MPa
|
1.0MPa
|
1.6MPa
|
mm
|
inch
|
L
|
H
|
H1
|
D
|
D1
|
Z-φd
|
D
|
D1
|
Z-φd
|
D
|
D1
|
Z-φd
|
80
|
3
|
114
|
115
|
235
|
185
|
150
|
418
|
195
|
160
|
4-18
|
195
|
160
|
8-18
|
100
|
4
|
127
|
120
|
240
|
205
|
170
|
4-18
|
215
|
180
|
8-18
|
215
|
180
|
8-18
|
125
|
5
|
140
|
130
|
270
|
235
|
200
|
8-18
|
245
|
210
|
8-18
|
245
|
210
|
8-18
|
150
|
6
|
140
|
150
|
300
|
260
|
225
|
8-18
|
280
|
240
|
8-23
|
280
|
240
|
8-23
|
200
|
8
|
152
|
180
|
300
|
315
|
280
|
8-18
|
335
|
295
|
8-23
|
335
|
295
|
12-23
|
250
|
10
|
250
|
220
|
400
|
370
|
335
|
12-18
|
390
|
350
|
12-23
|
405
|
355
|
12-25
|
300
|
12
|
270
|
250
|
410
|
435
|
95
|
12-23
|
440
|
400
|
12-23
|
460
|
410
|
12-25
|
350
|
14
|
290
|
270
|
460
|
485
|
445
|
12-23
|
500
|
460
|
16-23
|
520
|
470
|
16-25
|
400
|
16
|
310
|
290
|
510
|
35
|
495
|
16-23
|
565
|
515
|
16-25
|
585
|
525
|
16-30
|
450
|
18
|
330
|
320
|
560
|
5g0
|
550
|
20-23
|
615
|
565
|
20-25
|
640
|
585
|
20-30
|
500
|
20
|
350
|
360
|
590
|
640
|
600
|
20-23
|
670
|
620
|
20-25
|
705
|
650
|
20-34
|
600
|
24
|
390
|
390
|
660
|
755
|
705
|
20-25
|
780
|
725
|
20-30
|
840
|
770
|
20-41
|
700
|
28
|
430
|
460
|
780
|
860
|
810
|
24-25
|
895
|
840
|
24-30
|
910
|
840
|
24-41
|
800
|
32
|
470
|
530
|
850
|
975
|
920
|
24-30
|
1010
|
950
|
24-34
|
1020
|
950
|
24-41
|
900
|
36
|
510
|
570
|
920
|
1075
|
1020
|
24-30
|
1110
|
1050
|
28-34
|
1120
|
1050
|
28-41
|
1000
|
40
|
550
|
630
|
990
|
1175
|
1120
|
28-30
|
1220
|
1160
|
28-34
|
1255
|
1170
|
28-48
|
1200
|
48
|
630
|
750
|
1115
|
1400
|
1340
|
32-34
|
1450
|
1380
|
32-41
|
1485
|
1390
|
32-54
|
1375
|
1320
|
32-30
|
1400
|
56
|
710
|
850
|
1228
|
1620
|
1560
|
36-34
|
1675
|
1590
|
36-48
|
|
|
|
1575
|
1520
|
36-40
|
1600
|
64
|
790
|
990
|
1340
|
1820
|
1760
|
40-34
|
1915
|
1820
|
40-54
|
|
|
|
1785
|
1730
|
40-30
|
1800
|
72
|
870
|
110
|
1570
|
2045
|
1970
|
44-41
|
2115
|
2020
|
44-54
|
|
|
|
1985
|
1930
|
44-30
|
2000
|
80
|
950
|
1170
|
1680
|
2265
|
2180
|
48-48
|
2325
|
2230
|
46-54
|
|
|
|
2185
|
2130
|
48-30
|
八、D941電動法蘭式軟密封蝶閥訂貨說明：
訂貨須知
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨密封形式⑩是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
