一、產品[對夾式軟密封蝶閥]的詳細資料：
產品型號：D71X
產品名稱：對夾式軟密封蝶閥
產品特點：用途及特點本蝶適用于地下管網供、排水管道上作啟閉或調節介質流置之用，具有耐潮、耐腐蝕、壽命長等特點。采用標準：設計標準：GB/T12238-1989 法蘭連接尺寸： GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 壓力試驗：GB/T13927-1992；JB/T9092-199 軟密封蝶閥價格,軟密封蝶閥廠家,軟密封蝶閥報價。
二、用途及特點：
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。
其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
三、主要技術參數：
公稱通徑
|
DN(mm)
|
50~2000
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
適用介質
|
空氣、水、污水、蒸汽、煤氣、油品等。
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
四、主要零件的材質：
零件名稱
|
材料
|
閥體
|
各種橡膠、聚四氟
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
密封圈
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
O型圈、柔性石墨
|
五、蝶閥密封材料選用和適用溫度：
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
代號
|
X或J
|
XA或JA
|
XB或JB
|
XC、JC或F
|
XD或JD
|
XE或JE
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|

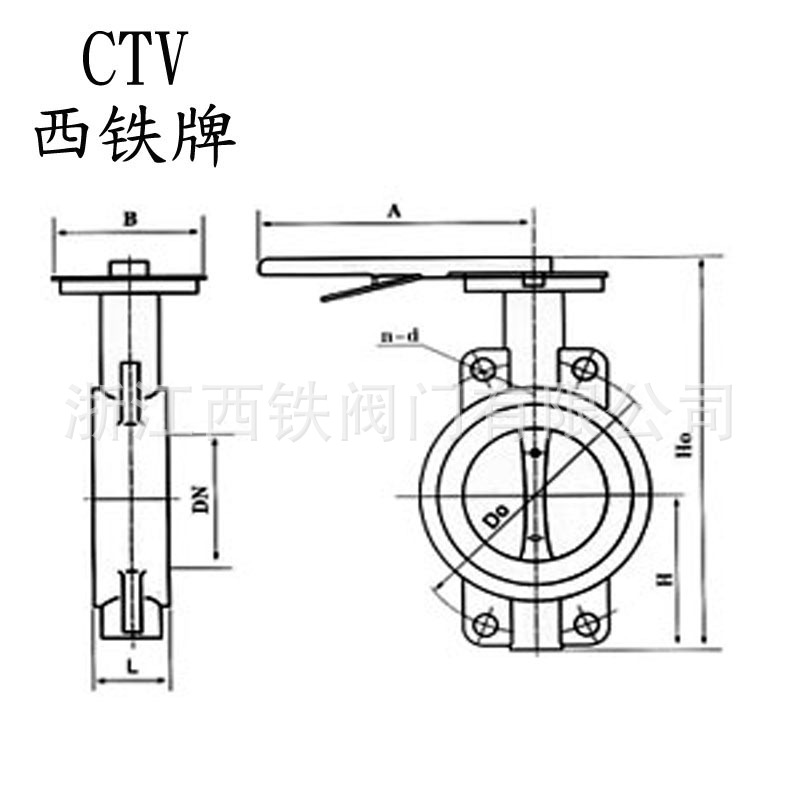

六、西鐵牌對夾式軟密封蝶閥D71X/J -6/10/16 Q.C.P.R系列連接尺寸：
公稱通徑
|
結構長度(標準值)
|
外形尺寸（參考值）
|
連接尺寸(標準值)
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d
|
50
|
2
|
43
|
63
|
235
|
270
|
65
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
65
|
2 1/2
|
46
|
70
|
250
|
270
|
65
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
80
|
3
|
46
|
73
|
275
|
270
|
65
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
100
|
4
|
52
|
105
|
316
|
270
|
65
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
125
|
5
|
56
|
115
|
340
|
310
|
65
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
150
|
6
|
56
|
137
|
376
|
310
|
65
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
訂貨須知：
一、①對夾式軟密封蝶閥產品名稱與型號②對夾式軟密封蝶閥口徑③對夾式軟密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定西鐵公司的對夾式軟密封蝶閥型號，請按對夾式軟密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的西鐵閥門專家為您審核把關。
