一、VQ947F電動V型球閥概述:
電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。

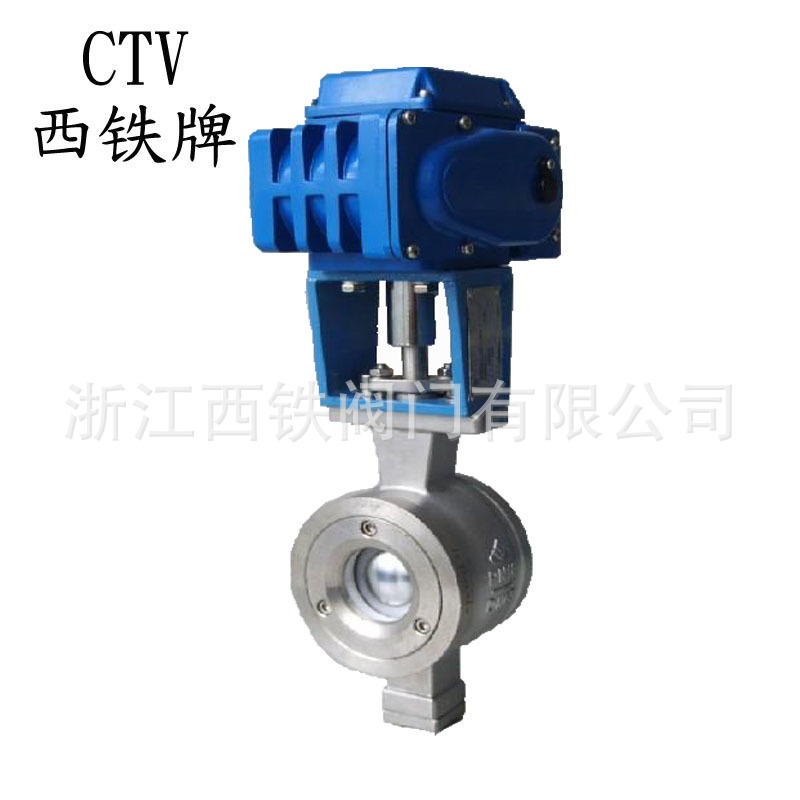

VQ947F電動V型球閥，由YXR、PSQ電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。
電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。
電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
二、VQ947F電動V型球閥閥體部分技術參數
型式直通兩體式鑄造 V 型球閥 DN25～200
直通整體式鑄造 V 型球閥 DN250～300|
| 公稱通徑 |
DN25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力 |
ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa |
| 連接形式 |
法蘭連接：RF、FM，標準按 ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000） |
| 閥體材質 |
WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A， CF8M / SCS14A
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
| 使用溫度 |
常溫型：-29～+150℃ 高溫型：+150～+450℃ |
| 填料 |
常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料 |
| 與執行機構連接 |
符合 ISO 5211/1～5211/3-1982 |
三、電動V型球閥 閥內件部分技術參數
閥芯型式V 型缺口閥芯|
| 流量特性 |
近似等百分比性，請參照圖 2 |
| 流量系數 |
請參見表 2 |
| 閥內件材質 |
閥體、閥內件材料的組合及工作溫度范圍請參閱表 1 |
| 球芯轉角 |
90° |
四、電動V型球閥 電動執行機構標準規格
參數Unic-10Unic-20Unic-40Unic-60Unic-100Unic-150|
| 輸出軸力矩 |
10kgf·m |
20kgf·m |
40kgf·m |
60kgf·m |
100kgf·m |
150kgf·m |
| 電源電壓 |
單相 AC100V、200V、220V，50/60Hz |
| 動作范圍 |
0～90° |
| 動作時間 |
30 秒/（50Hz 時） |
45 秒 |
| 驅動馬達 |
20W |
30W |
90W |
90W |
100W |
100W |
| 保護裝置 |
過熱保護器（自動恢復型） |
| 環境溫度 |
-25～+55℃ |
| 絕緣電阻 |
100MΩ（500V-DC） |
| 耐壓值 |
AC1500V 1 分鐘 |
| 手動操作 |
用可卸式手柄操作 |
| 限位元件 |
電動操作時：全開全閉極限開關；手動操作時：機械擋塊 |
| 防水性 |
相當于 IP65 標準 |
| 安裝狀態 |
可適應各種方向 |
| 重量 |
4.5kg |
7.8kg |
8.5kg |
20kg |
21kg |
22kg |
| 本體材質 |
鋁合金壓鑄 |
| 配線接口 |
PF 1/2×2 塑料防水接頭 |

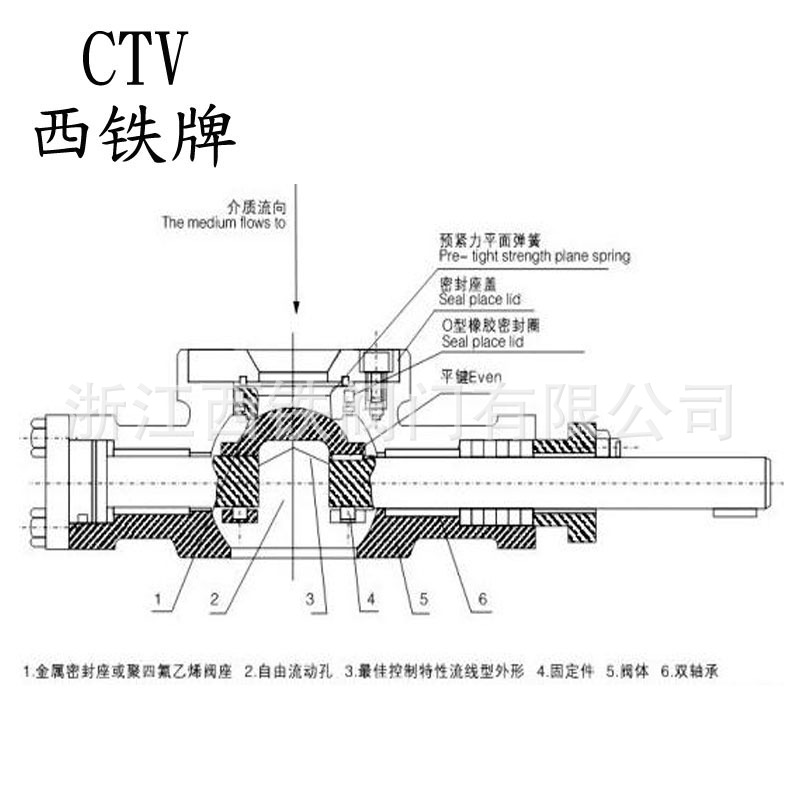

五、VQ947F電動V型球閥 主要零件材料及內部結構
本體材質為碳鋼本體材質為不銹鋼
|
| 1 |
底座 |
WCB |
LCB |
WC9 |
| 2 |
閥體 |
WCB |
LCB |
WC9 |
| 3 |
下閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 4 |
密封圈 |
PTFE/PPL
PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
WCB |
LCB |
WC9 |
| 9 |
壓板 |
WCB |
LCB |
WC9 |
|
| 1 |
底座 |
CF8 |
CF8M |
CF3M |
| 2 |
閥體 |
CF8 |
CF8M |
CF3M |
| 3 |
下閥軸 |
304 |
316 |
316L |
| 4 |
密封圈 |
PTFE/PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
304 |
316 |
316L |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
| 9 |
壓板 |
CF8 |
CF8M |
CF3M |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置
六、電動V型球閥 KV值及流量特性
公稱通徑閥座直徑流量系數 Kv| 25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 28 |
31 |
37 |
40 |
53 |
66 |
89 |
104 |
130 |
173 |
212 |
255 |
| 30 |
35 |
56 |
90 |
140 |
230 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
七、電動V型球閥 外形尺寸
|
|
|

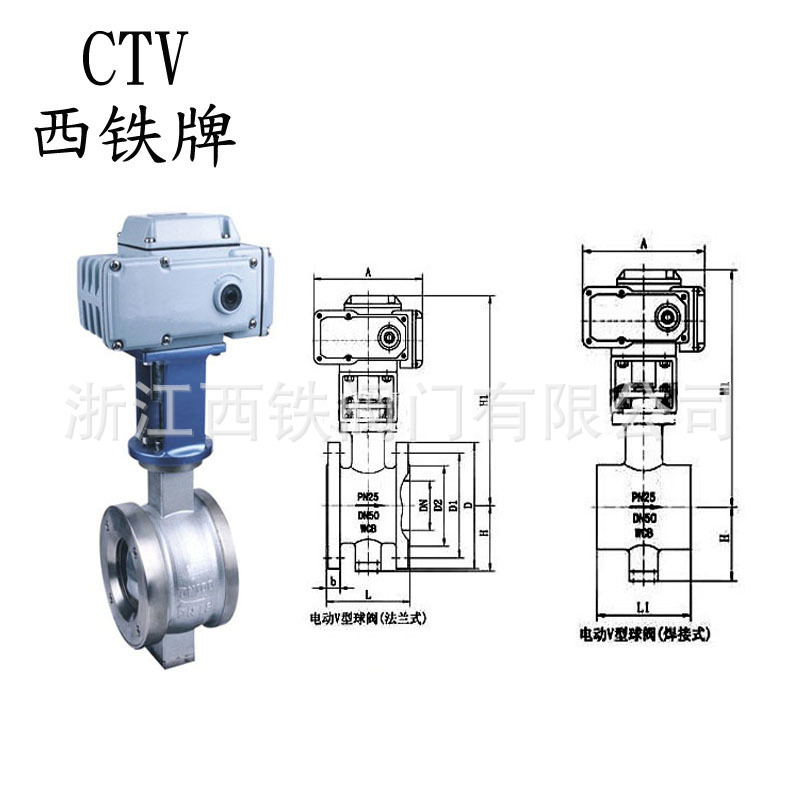

| 電動V型球閥外型尺寸圖（法蘭式） |
電動V型球閥外型尺寸（對夾式） |

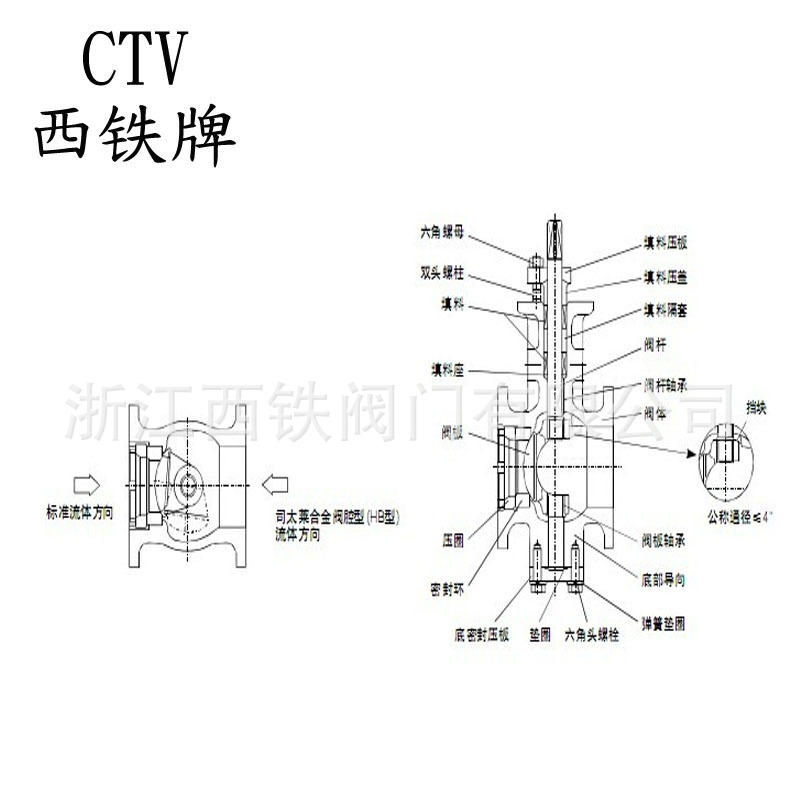

電動V型調節球閥結構圖 |
公稱通徑外形尺寸執行機構重量Ah1h2h3h4H1H2øDn×øc①②①②①②①②|
|
|
| 25 |
165 |
165 |
114 |
136 |
12 |
265 |
212 |
348 |
70 |
4×ø10 |
4×ø10 |
Unic-10 |
Unic-10 |
8.1 |
9.2 |
| 32 |
178 |
180 |
114 |
136 |
12 |
265 |
212 |
348 |
70 |
9.1 |
10.3 |
| 40 |
165 |
190 |
152 |
176 |
15 |
305 |
257 |
386 |
70 |
12.5 |
15 |
| 50 |
178 |
216 |
160 |
200 |
15 |
315 |
279 |
409 |
70 |
4×ø12 |
Unic-20 |
15 |
20.5 |
| 65 |
190 |
241 |
187 |
228 |
16 |
368 |
349 |
487 |
102 |
4×ø12 |
Unic-40 |
Unic-40 |
25 |
30 |
| 80 |
203 |
283 |
193 |
230 |
20 |
370 |
354 |
494 |
102 |
35 |
40.6 |
| 100 |
305 |
305 |
209 |
250 |
16 |
390 |
393 |
533 |
102 |
4×ø14 |
50 |
55 |
| 125 |
356 |
381 |
269 |
312 |
28 |
482 |
485 |
555 |
136×116 |
4×ø14 |
Unic-60 |
Unic-100 |
103 |
113 |
| 150 |
394 |
403 |
284 |
325 |
28 |
495 |
515 |
685 |
136×116 |
Unic-100 |
Unic-150 |
115 |
125 |
| 200 |
457 |
502 |
322 |
365 |
28 |
540 |
589 |
764 |
136×116 |
Unic-150 |
165 |
170 |
| 250 |
533 |
568 |
460 |
530 |
36 |
— |
815 |
— |
165 |
4×ø22 |
4×ø22 |
— |
— |
185 |
200 |
| 300 |
610 |
648 |
475 |
565 |
36 |
— |
875 |
— |
165 |
205 |
220 |
①壓力等級為 ANSI 150 Lb；JIS 10 K；PN1.6MPa
②壓力等級為 ANSI 300 Lb；JIS 20 K；PN2.5、4.0MP
