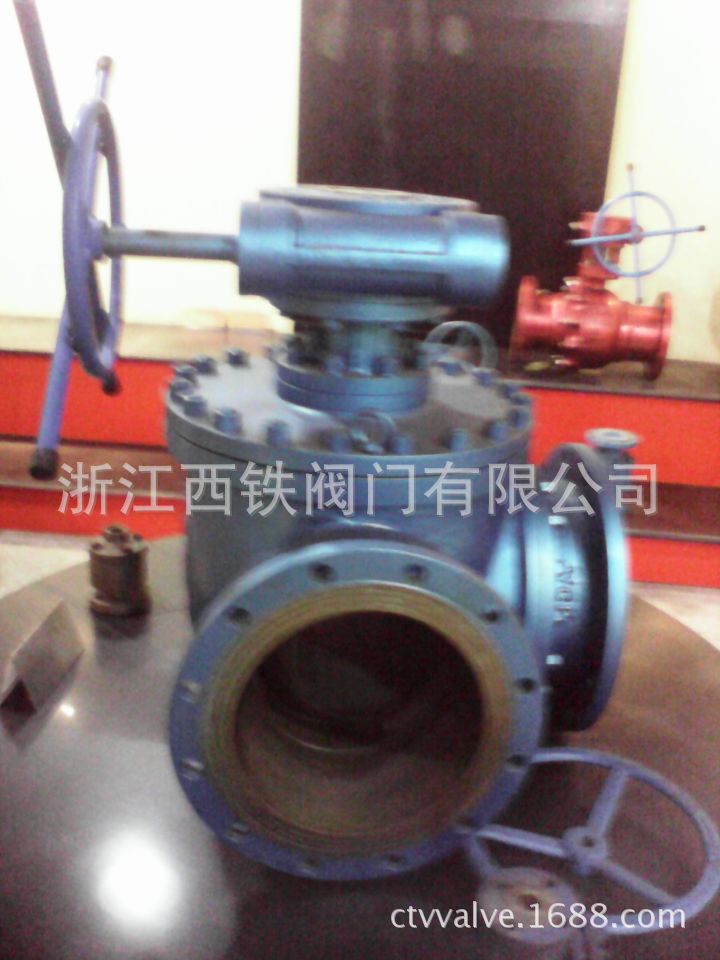

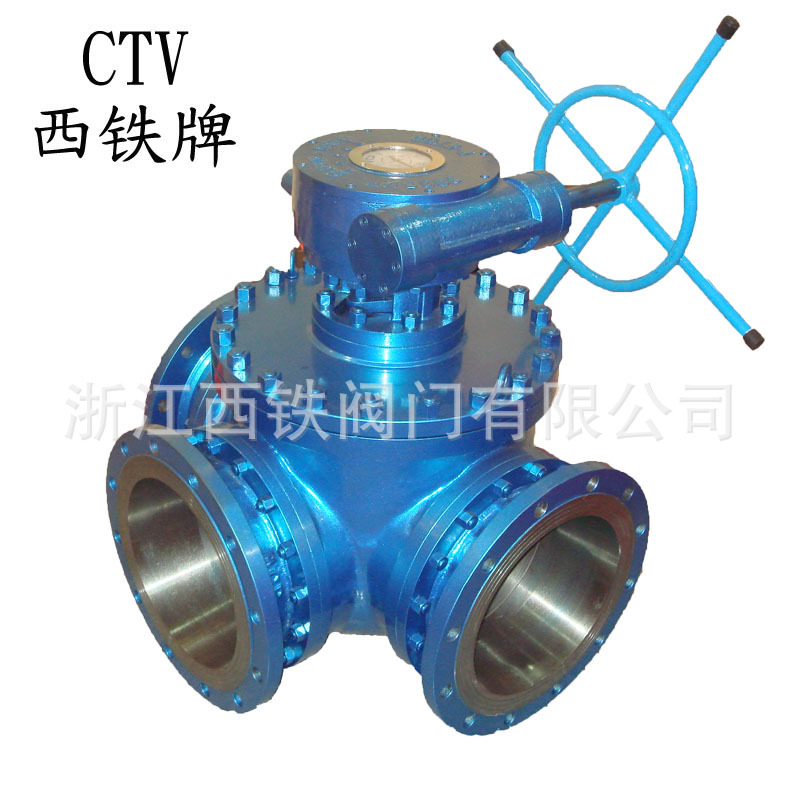

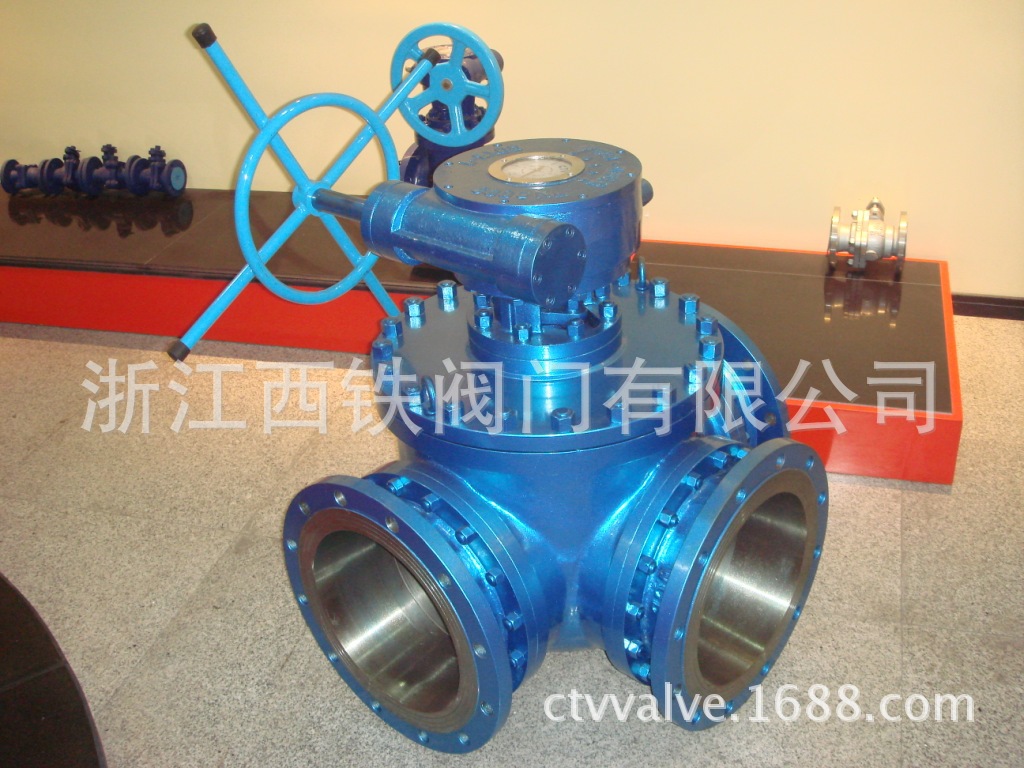

一、結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、三通球閥介質流向原理
三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通。三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
![]()
三、三通球閥主要零件材料
零件名稱
|
材質
|
GB
|
ASTM
|
閥體、閥蓋
|
WCB
|
A216-WCB
|
密封圈
|
PTFE、對位聚苯
|
PTFE、對位聚苯
|
球體
|
1Cr18Ni9Ti
|
SS304
|
閥座、閥桿
|
2Cr13
|
A246-416
|
雙頭螺栓
|
35CrMoA
|
A193-B7
|
四、三通球閥主要性能范圍
公稱壓力
|
試驗壓力（MPa）
|
殼體
|
高壓液密封
|
體壓氣密封
|
1.6
|
2.4
|
1.76
|
0.6
|
2.5
|
3.75
|
2.75
|
4.0
|
6.0
|
4.4
|
CLASS150
|
3.0
|
2.2
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕和酸堿腐蝕介質
|
適用溫度
|
-28~350℃
|
應用規范
|
連接法蘭
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
檢驗試驗
|
GB/T9092-99、API598
|
其余制造規范均按本廠標準
|
五、Q45F三通球閥鏈接尺寸：
注:由于本產品為新研發產品，具體資料請聯系我們銷售工程師電話：0577 67985558
