氣動高真空蝶閥產品概述
氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。可選配反饋信號裝置及電氣閥門定位器。廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
氣動高真空蝶閥產品特點：
1、開啟力矩小，靈活方便，省力節能。
2、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
3、密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
6、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
7、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
氣動高真空蝶閥技術參數：
|
使用工況
|
氣控高真空管路中
|
|
流通通徑
|
DN40-DN2000
|
|
動力源
|
氣源
|
|
連接方式
|
對夾式、法蘭式
|
|
執行標準
|
JB919
|
|
功能選項
|
調節性、開關型
|
|
氣源壓力
|
0.4Mpa-0.6Mpa
|

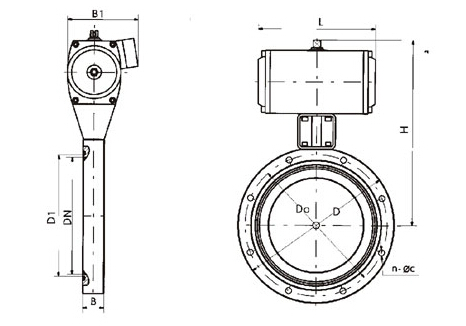

氣動高真空蝶閥外形及連接尺寸
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
40
|
85
|
70
|
44
|
22
|
162
|
90
|
104
|
4-φ7
|
|
50
|
110
|
90
|
55
|
22
|
175
|
90
|
104
|
4-φ7
|
|
65
|
125
|
105
|
70
|
26
|
198
|
102
|
140
|
4-φ9
|
|
80
|
145
|
125
|
85
|
30
|
208
|
102
|
140
|
4-φ9
|
|
100
|
170
|
145
|
105
|
30
|
220
|
102
|
140
|
4-φ12
|
|
150
|
220
|
195
|
156
|
35
|
272
|
115
|
164
|
8-φ12
|
|
200
|
275
|
250
|
208
|
40
|
330
|
205
|
190
|
8-φ12
|
|
250
|
330
|
300
|
258
|
45
|
335
|
205
|
190
|
8-φ14
|
|
300
|
380
|
350
|
308
|
55
|
426
|
152
|
247
|
8-φ14
|
|
400
|
500
|
465
|
410
|
60
|
520
|
180
|
308
|
8-φ18
|
|
500
|
600
|
565
|
510
|
80
|
643
|
220
|
378
|
12-φ18
|
|
600
|
710
|
670
|
610
|
100
|
760
|
270
|
524
|
12-φ21
|
|
800
|
920
|
815
|
815
|
130
|
962
|
320
|
648
|
20-φ21
|
