一、湖南省大中型電機電控產品質量監督檢驗中心試驗臺簡介
　　湖南省大中型電機電控產品質量監督檢驗中心(以下簡稱中心)是2009年5月經湖南省質監局批準成立的、具有第三方公正地位、事業性質的省級檢 驗機構，也是經國家質檢總局批準、列入湖南省“十二五”規劃以及湘潭市重點工程、國家工礦電傳動車輛質量監督檢驗中心和國家風電設備質量監督檢驗中心(湖 南)兩大項目的承建單位。中心通過了湖南省質監局計量認證/審查認可資質評審，獲得了包括電機、電控、電傳動車輛和風電設備在內的16個產品，135個參 數的檢驗資質。
　　本大中型電機試驗臺包括高壓異步電機試驗臺位及高壓同步電機試驗臺位，采用發電機組發電，經過調壓器輸出至電機檢測臺位，可完成10KV以下高壓電機的疊頻、對拖等的出廠及型式試驗。
　　二、大中型電機試驗臺原理圖

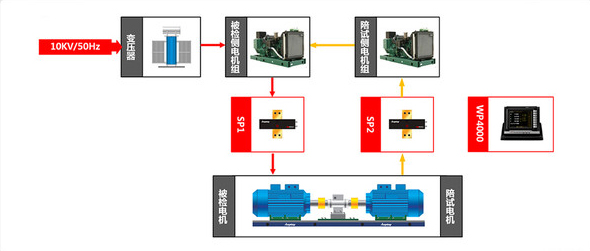

高壓異步電機試驗原理圖

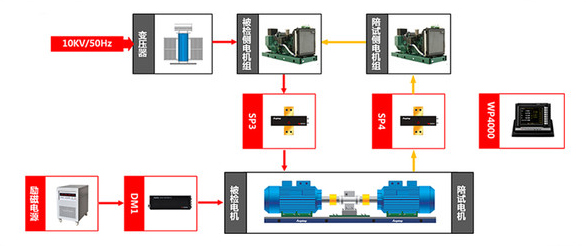

高壓同步電機試驗原理圖

　　本大中型電機試驗臺包括高壓異步電機試驗臺位及高壓同步電機試驗臺位，由發電機組經調壓器提供試驗電源。高壓異步電機試驗臺位及高壓同步電機試驗臺位被檢電機、陪試電機側均配置一組SP系列變頻功率傳感器完成電參量測量;高壓同步電機試驗臺位在被檢電機勵磁側采用分流器、分壓器、DM系列功率子站完成勵磁測量。

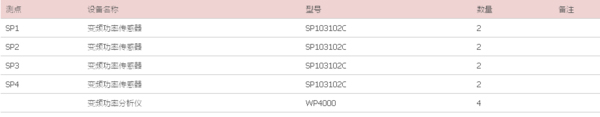

　　三、大中型電機電控產品試驗臺測試設備配置表
