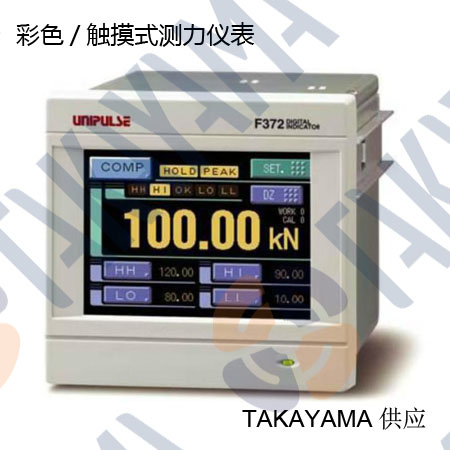

壓力儀表F372是一種通過同電阻應變式傳感器的組合使用，測量各種力，壓強，扭矩等物理量并顯示其波形的動態測力儀表。

只是數字比較難以捕捉到物理量的變化，通過波形顯示可以在視覺上得到明確的確認。

最高每秒2000次高速處理能力使細小的數值變化也能得到及時反映，除了具有尚夏賢比較功能外，還具有各種保持功能和判定功能，這些功能使其在生產控制管理，自動儀器，試驗機等各個方面得到廣泛應用。

特長

F372是通過應變式傳感器來對壓力·負荷·扭矩·位移等進行測量的測力儀表。

具有豐富的保持功能·合格與否的判斷功能，使其在工廠在線品質管理領域發揮了重要作用。

波形顯示

只是數字比較難以捕捉到物理量的變化，通過波形顯示可以在視覺上得到明確的確認。

波形顯示的益處

可以大幅縮減設備安裝時的調試時間

準確的將振動，各種干擾等不需要的輸入過濾掉。

濾波功能的效果可以通過實際波形得到確認。

可以確認生產過程中運轉設備的動作，提高生產設備的信賴性。

可以實時的監測正常運轉設備的波形，保持拐點等。對于發生故障時的原因分析 有幫助。

豐富的比較功能

可以將波形上需要的點取出來對其進行上下限比較。

可以隨意更換監測工件，通過各種條件設定對其進行比較·判定。

可以最大記憶16ch工件的各種設定（保持的種類，上下限的設定值）。

保持的種類

         采樣，峰值，谷值，P-P，平均值，拐點，極大值，極小值，極大值極小值的差值

區間設定

         外部制定區間（峰值，谷值，P-P，平均值）

         外部+事件指定區間（峰值，谷值，P-P，平均值）

         水平+時間指定區間（峰值，谷值，P-P，平均值）

         水平（峰值，谷值）

<2點保持>

         一個檢測區間可以同時進行2種特定組合的保持功能。

         保持模式可以從下表中的26個模式之間選擇。

<前次數值保持>

可以對從此次測量的數值減去上一次測量的數值的差值的上下限進行比較。

         差值=此次保持值（顯示值）-上一次保持值

<相比較>

可以對保持值A和保持值B的差值（相對值）的上下限進行比較。

應用案例

壓入管理、扭矩管理、破壞實驗

技術參數

         模擬部分，顯示部分、設定部分、保持部分、比較功能、校正值選擇、外部信號、接口、一般性能、附屬品

模擬部分

激勵電壓         DC10V或者2.5V±5％（根據實際設定）輸出電流120mA以內4線式（350Ω的傳感器可以并聯4個）

信號輸入范圍         ﹣3.0mV/V~+3.0mV/V

零點·兩成調整范圍     數字演算的自動調整方式

等效輸入校正范圍         ﹣3.0~0.5mV/V        3.0mV/V~3.0mV/V

等效標定范圍         ±0.1％FS以內

精度         非線性：0.02％/FS±1digit以內（3.0mV/V輸入時）

                   零點漂移：0.5μV/·CRTI以內

                   量程漂移：0.01％/·C以內

模擬濾波         LPF （貝塞爾低通濾波）（-6dB/oct.）

                            30、100、300、1000Hz之間選擇

A/D轉換器      速度：2000次/秒  分辨率24bit（二進制）

                            有效分辨率：3.0mV/V時約等于1/3000

模擬電壓輸出         輸出電平：輸出1mV/V時約等于2V負載阻抗：2KΩ以上

顯示部分

顯示器     3.5英寸STN彩色液晶顯示板模塊

顯示區域         71(W)mm*53(H)mm

像素點構成     320*240dot

顯示值     5位：-99999~+99999     符號：最前一位顯示為負號

設定部分         上上限，上限、下限，滯后，警報上限，警報下限，零點附近，比較時機，比較輸出選擇

保持設定         保持模式，檢測開始水平，保持監測時間， 檢測開始水平條件，采樣點移動量，監測完了水平，平均值采樣次數，變化點判定值，變化點前位檢測時間，變化點后位監測時間，變化點移動量，監測開始條件，極限值監測最小值，極限值監測倍率

入刑設定         圖形模式，Y軸（負載）開始點，Y軸（負載）終點，X軸（時間）終點，描繪開始水平，阻抗時間，描繪開始水平條件

校正設定         激勵電壓，零點校正，等效輸入校正，實物校正選擇，單位，最小分度，數字歸零，數字零點分割

動作設定         數字濾波，模擬濾波，背光燈點燈時間，顯示語言切換，SI/F打印，動態監測，零點漂移，屏幕輸出濾波，顯示值顯示顏色，B5功能選擇，B6OFF檢測等待時間，B8OFF檢測等待時間，測量工件輸入切換，控制輸出切換，密碼。

RS-232C設定  通訊模式，波特率，字符長，停止位，結束符，頭字符，數據流控制

比較擴展         前一次數值比較，相對值比較

保持功能擴展         2點保持，自動復位切換，保持值更新，采樣觸發器切換，DZ保持功能解除，保持終了時機

圖形擴展         Puritoriga顯示

動作擴展         數字濾波特性，DZ時平均時間，RUN輸出形式

選購件擴展     BCD輸出數據形式

保持功能         1.采樣      2.峰值      3.谷值      4.P-P         5.平均值          6.拐點      7.極大值          8.極小值          9.極限差值

                            10.采樣&峰值                   11.采樣&谷值                   12.采樣&P-P   13.采樣&平均值     14. .采樣&拐點

15.采樣&極大值     16. .采樣&極小值  17.采樣&極差值     18.峰值&谷值                   19.峰值&P-P

20.谷值&P-P   21.平均值&峰值     22. .平均值&谷值  23.平均值&P-P        24.極大值&極小值

25.極大值&極差值                   26.極小值&極差值

比較功能         上上限值設定HH，下下限值設定LL，上上限值設定HI，下限值設定LO

校正值選擇     可以存儲4種校正值，課可以自由切換。

外部信號

外部輸出信號         上下限比較輸出（HH.HI.OK.LO.LL）/RUN輸出/保持終了輸出/圖形終了時輸出

外部輸入信號         工件選擇輸入/保持控制輸入/數字零點輸入（DZ）/圖形描繪控制/校正值選擇輸入

接口

SIF    2線式通訊借口

232  RS-232通訊借口

BCO BCD接口（選購件）

DAV D/A接口電壓輸出（選購件）

DAI  D/A接口電流輸出（選購件）

ODN          DeviceNet接口（選購件）

CCL  CC-Link接口（選購件）

一般性能

電源電壓         DC24V(±15％)

消耗電壓20Wmax

使用條件         溫度：使用溫度范圍0℃~+40℃           保存溫度范圍-20℃~+60℃             濕度：85％RH以下（無凝霜）

突入電流（Typ）   55A，1sec(常溫，開始時)

外形尺寸         99.5（W）*96.0（H）*138.0（D）mm（不含凸起部分）

重量         約1.0KG

選購件

BCO BCD輸出

DAV D/A模塊（電壓輸出）

DAI  D/A模塊（電流輸出）

CCL  CC-link接口

ODN                   DeviceNet接口

CA372-I/O        一端帶FCN接頭前端為散裝的3m電纜線

CA81-231X       miniDIN-D-Sub9P屏蔽線1.5m

CN50        FCN系列I/O接頭（帶罩）

CN55        FCN系列I/O接頭（帶斜罩）

CN60        RS-232C用圓頭DIN8p接頭

CN51        BCD輸出用接頭

CN71        CC-Link用轉換頭

CN80        模擬輸出/輸入用接頭端子

CND01     DeviceNet用轉換頭

DS400       數據收集器

GSMP96*96     橡膠墊

TSU03       避雷模塊DC用
