可調式柱塞閥描述
型號：U46SM,U46H/Y
用途--
富林克可調式柱塞閥又名平衡式柱塞閥、節流式柱塞閥、調節式柱塞閥,閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，平衡式柱塞閥主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
結構原理--
柱塞閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
設計優點--
開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損
啟閉特別輕松靈活，操作省力,啟閉迅速;
一體式閥座,錐形密封面，高度高、接觸面積大、性能好;
活塞環耐高溫、耐磨、耐腐、回彈性能強等，可長時間使用;
活塞環如有磨損維護時可調壓增大原始狀態;
維修更換活塞環技術工藝簡單方便，閥體無需拆離管道
關閉時，柱塞插入下密封圈，截?cái)嗔鞯溃婚_啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏
可調式柱塞閥閥體材料
鑄鋼
|
不銹鋼
|
含鉬不銹鋼
|
蒙乃爾
|
WCB
|
CF8(304)
|
CF8M(31 6)
|
|
可調式柱塞閥密封圈材料
本體
|
堆焊
|
304
|
316
|
Monel
|
507 鉬
|
鈷鉻鎢
|
鈷鉻鉬
|
可調式柱塞閥上密封圈材料
聚四氟乙烯
|
含氟柔性石墨
|
對位聚苯
|
含碳纖維柔性石墨
|
可調式柱塞閥性能規范
實驗項目
|
實驗介質
|
實驗壓力
|
壓強實驗
|
水
|
1.5PN
|
高壓密封實驗
|
水
|
1.1PN
|
低壓氣密封實驗
|
氣
|
0.5-0.7MPa
|

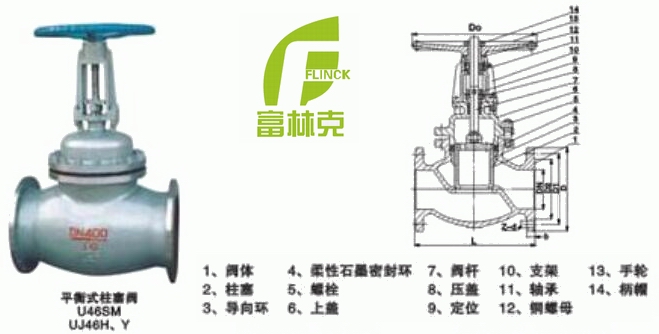

平衡式柱塞閥結構圖
可調式柱塞閥尺寸
U46SM-16C/ P/ R UJ46-16C/ P/ R
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D0
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
400
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
450
|
250
|
650
|
405
|
355
|
320
|
30
|
12-25
|
500
|
300
|
750
|
460
|
410
|
375
|
30
|
12-25
|
560
|
350
|
850
|
520
|
470
|
435
|
34
|
16-25
|
640
|
400
|
914
|
580
|
525
|
485
|
36
|
16-30
|
750
|
450
|
987
|
640
|
585
|
545
|
40
|
20-30
|
帶傘齒輪轉動
|
500
|
987
|
705
|
650
|
608
|
44
|
20-34
|
U46SM-25C/ P/ R UJ46-25C/ P/ R
DN
|
L
|
D
|
01
|
D2
|
b
|
Z-φd
|
DO
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
400
|
200
|
600
|
350
|
310
|
278
|
34
|
12-25
|
450
|
250
|
650
|
425
|
370
|
332
|
36
|
12-30
|
500
|
300
|
750
|
485
|
430
|
390
|
40
|
16-30
|
560
|
350
|
850
|
550
|
490
|
448
|
44
|
16-34
|
640
|
400
|
914
|
610
|
550
|
505
|
48
|
16-34
|
750
|
450
|
987
|
660
|
600
|
555
|
50
|
20-34
|
帶傘齒輪轉動
|
500
|
987
|
730
|
660
|
610
|
52
|
20-41
|
