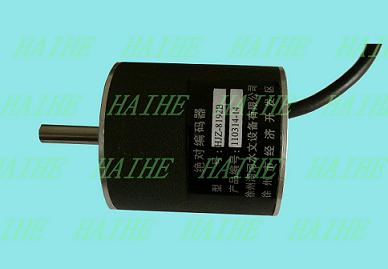

HJZ系列接觸式絕對編碼器

徐州海河水文設備有限公司

江蘇省徐州經濟開發區

電話：0516-87939789

一、 概述

HJZ系列接觸式絕對編碼器是以傳統的接觸式編碼器為基礎，并對其進行了較深度的改進的編碼器，其更結構、性能優越。改進主要有如下：

1、 改變了內部傳動結構，使力的傳動更平穩、合理；

2、 調整了內部觸點壓力；

3、 改進了內部碼盤材料，有效延長壽命；

4、 有效降低了啟動轉距，轉動更靈活；

5、 整體結構更緊湊，體積更小

HJZ系列接觸式絕對編碼器，運用刷絲碼盤技術，用較為精密技術制造的全數字化的角位移、直線位移傳感器，主要用于水利、電力、化工、石油等領域全自動化的測量及自動循測控制系統，特別適用于水力發電廠、蓄水壩、船閘等閘門的升降測量及控制。該傳感器的主要特點是無需外部供電即可輸出變形格雷碼，并可配加一塊由超低功耗16位MCU設計而成的RS485接口板，接口板把實際的機械參數值轉換成電氣信號，采用RS485通訊方式以兩線制數據、4~20mA、SSI同步串行信號形式輸出，可以被計數器、轉速表、PLC和工業PC機處理。

HJZ系列接觸式絕對編碼器是應用平面印制工藝在絕緣襯板上制作導電圖形，通常碼盤的導電鍍層采用耐磨性強，接觸導電電阻小，抗腐蝕性強的貴金屬，而電刷采用鉑銥合金材料。利用接觸電刷在不同角度時接觸到的不同導電部位，反映出不同的讀出信息。通常在安裝檢測時，接觸電刷是固定的，而編碼盤是隨引出軸旋轉的。編碼器編碼信息的讀出，是由與碼盤接觸的電刷來完成的。當電刷與碼盤的金屬導電層相接觸時，電子線路有 “1”信號的高電平輸出；當電刷與碼盤的絕緣層相接觸時，電子線路有 “0”信號的低電平輸出，“1”信號和“0”信號的幅值可以用調整加在導電環上的電壓來實現。

它具有安裝方便、適應性強、穩定可靠、及檢測與A/D轉換于一體、無能耗、量程及分辨率可以控制、有斷電跟蹤記憶功能、抗雷擊能力強等優點。可以輸出格雷碼、485串行信號、4-20 mA標準電流、SSI同步串行信號等多種接口。

廣泛用于水利、電力、機械、化工、紡織、食品、機器人及科研、氣象、軍品的測量及自動控制系統。它既可以作為獨立的測量儀器用，又可以作為自動測控系統的數字采集終端設備使用。

二、主要技術指標:

三、接線關系

16芯排線，前14根為信號線集依次排列，紅色為信號線1；最后15、16為地線。

五、編碼器外形尺寸示意圖：

六、安裝使用及注意事項：

1、精密儀器，請輕拿輕放，安裝時嚴禁敲擊和摔打碰撞。

2、編碼器與被測件的連接不能強行壓入，請使用柔性聯軸器。

3、安裝時注意其允許的軸負載，不得超過極限負載。

4、注意不要超過編碼器的極限轉速，如超過極限轉速時，電信號可能會丟失。

5、配線請?jiān)跀嚯姞顟B(tài)下進行，并注意電源極性。

6、編碼器的信號線請與高壓線、動力線分開走線，不宜繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。
