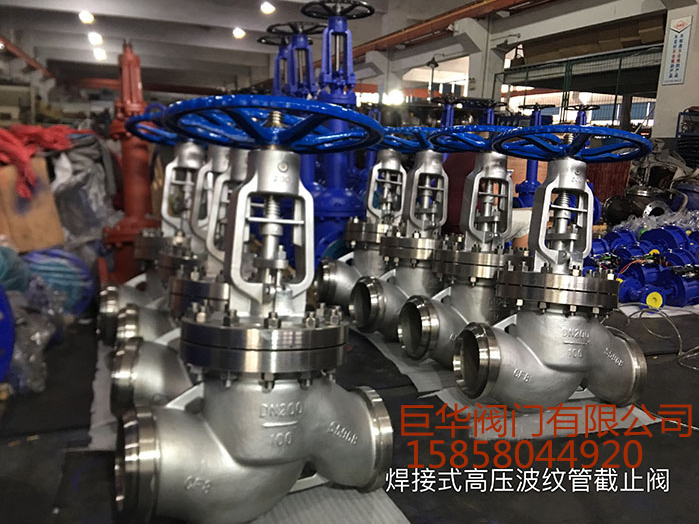

焊接式高壓波紋管截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。焊接式高壓波紋管截止閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。焊接式高壓波紋管截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用全焊透連接。
結構
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
·800LB
鍛鋼波紋管截止閥 800Lb
標準材質細表
尺寸(MM)和重量(KG)CS=碳鋼;AS=合金鋼;SS=不銹鋼;NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
L1
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
H（開）
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
波紋管截止閥的特性：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
結構形式
|
BB-BG-OS & Y
|
驅動方式
|
手動
|
電動
|
設計標準
|
ASME B16.10、BS1873
|
結構長度
|
ASME B16.10
|
連接法蘭
|
ASME B16.5
|
試驗和檢驗
|
API598
|
公稱壓力（LB）
|
殼體試驗壓力（MPa）
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
150
|
3.0
|
2.2
|
≤350℃
|
水、蒸汽、油品等
|
300
|
7.5
|
5.5
|
600
|
15.0
|
11.0
|
900
|
22.5
|
16.5
|
