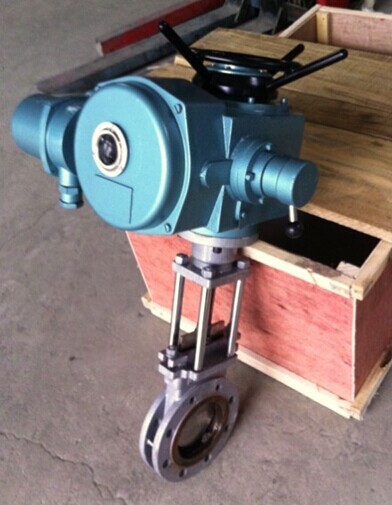

PZ973H電動刀型閘閥產品概述：
該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業自動化要求。
PZ973H電動刀型閘閥電動裝置參數：
◎電源：AC380V、50HZ。
◎標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
◎防水型：產品具有防塵、防浸水(IP67)的外殼防護等級。
◎****型(EX)：****等為DⅡ BT4/DⅡ CT4(不含乙炔)。
◎環境溫度：-20℃~40℃
◎可選：配電氣控制器
PZ973H電動刀型閘閥性能參數：
公稱壓力（MPa）
|
0.66、1.0、1.6
|
殼體試驗（MPa）
|
0.9、1.5、2.4
|
密封試驗（MPa）
|
0.66、1.1、1.8
|
工作溫度
|
≤100℃
|
使用介質
|
紙漿、污水、煤渣、灰渣
|
PZ973H電動刀型閘閥零件材料：
體蓋
|
不銹鋼、碳鋼、灰鑄鋼
|
閘板
|
碳鋼、不銹鋼
|
閥桿
|
不銹鋼
|
密封面
|
橡膠、四氟、不銹鋼、硬質合金
|
PZ973H電動刀型閘閥產品外形及結構尺寸 (PN10)
PZ973H、PZ973F、PZ973Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
50
|
43
|
160
|
125
|
100
|
285
|
4×M16
|
65
|
46
|
180
|
145
|
120
|
298
|
4×M16
|
80
|
46
|
195
|
160
|
135
|
315
|
4×M16
|
100
|
52
|
215
|
180
|
155
|
365
|
8×M16
|
125
|
56
|
245
|
210
|
185
|
400
|
8×M16
|
150
|
56
|
280
|
240
|
210
|
475
|
8×M20
|
200
|
60
|
335
|
295
|
265
|
540
|
8×M20
|
250
|
68
|
390
|
350
|
320
|
630
|
12×M20
|
300
|
78
|
440
|
400
|
368
|
780
|
12×M20
|
350
|
78
|
500
|
460
|
428
|
885
|
16×M20
|
400
|
102
|
565
|
515
|
482
|
990
|
16×M22
|
450
|
114
|
615
|
565
|
532
|
1100
|
20×M22
|
500
|
127
|
670
|
620
|
585
|
1200
|
20×M22
|
600
|
154
|
780
|
725
|
685
|
1450
|
20×M27
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24×M30
|
