概 述

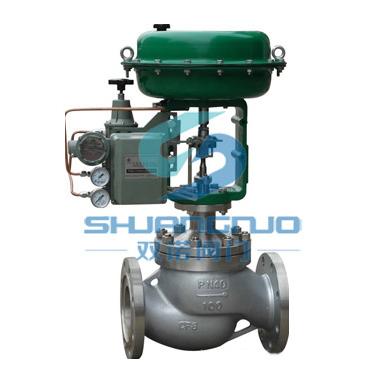

   ZJHP系列氣動薄膜調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、精度高、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。廣泛應用噪音低、壓差大等工業自控系統中。

產品特征

 閥 體 部 件

閥體形式
 直通鑄造球型閥
 作用方式
 氣開式

公稱通徑
 DN20～200 mm
 氣閉式

壓力等級
 1.6～10mpa    美標（150LB～600LB）   日標（10K～40K）

連接方式
 法蘭（FF、RF、RTJ）   焊接（SW、BW）    螺紋(適用于1〞以下)

閥蓋形式
 標準型 、 加長型（散熱、低溫、波紋管密封）

閥體材料
 WCB  、 CF8  、 WC9  、 CF8M 等

填    料
 V型聚四氟乙烯 、柔性石墨填料 等

密 封 墊
 金屬夾石墨密封墊 、 聚四氟乙烯墊

 閥 內 部 件

內件材質
 標準材質組合及使用溫度、壓力范圍不同配置不同

閥芯形式
 柱塞型閥芯

流量特性
 等百分百、線性、快開

 執 行 機 構

形    式
 多彈簧式薄膜執行機構

膜片材料
 橡膠夾增強滌綸織物

彈簧范圍
 20～100KPa、40～200KPa、80～240KPa、60～100KPa 等

供氣壓力
 0.14～0.28MPa

環境溫度
 -30℃～+70

 附       件

定 位 器
 電氣閥門定位器、智能型數字定位器

其他附件
 空氣過濾減壓閥、電磁閥、保位閥、手操機構 等

 注：

 1、以上為標準配置機構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可

    提供斯太萊合金涂層的硬化閥座內件，針對具體使用溫度工況。

 2、標準的閥體材料為碳鋼和不銹鋼，還可提供多種用于腐蝕性應用場合的合金材料。

 3、PTFE閥桿填料是標準配置也可選用柔性石墨，一般配置石墨填料加長型閥蓋可用于

    溫度超過232℃（450℉）場合。
