SDH齒輪油泵CBTT-F310F3P7是針對高要求工況設計開發的加強型****齒輪油泵。采用了高強度鋁殼泵體、加強型鑄鐵端蓋、高密度精鋼嚙合齒輪為主體，配以自帶內泄槽的浮動軸套及抗磨耐腐骨架油封裝置，解決了以往國產泵遇瞬間沖擊力超壓造成泵體爆裂或急速漏油等常見現象。具有運行平穩效率高、噪聲低壓力高、外形美觀使用壽命長等優點，正常使用情況下，壽命為普通齒輪油泵2~3倍。目前已廣泛應用于車輛船舶、工程建筑機械、起重運輸機械、礦山機械、輕工機械、農業機械等液壓系統中。是當前進口高壓系列泵優選替代品。

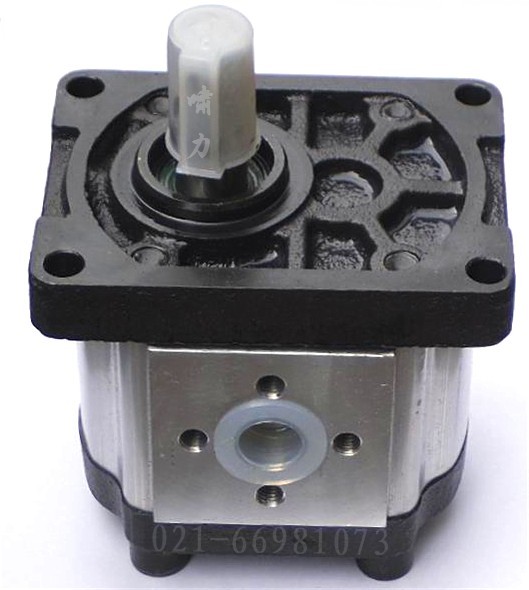

SDH齒輪油泵CBTT-F310F3P7
型號說明
SDH齒輪油泵CBTT-F310F3P7
具體工作參數
|
|
公稱排量m/r |
額定壓力MPa |
最高壓力MPa |
額定轉速r/min |
最高轉速r/min |
最低轉速r/min |
A(mm) |
B(mm) |
| CBTt-F306 |
6 |
20 |
25 |
2000 |
3000 |
600 |
47 |
103 |
| CBTt-F308 |
8 |
49 |
106.5 |
| CBTt-F310 |
10 |
50 |
109 |
| CBTt-F312 |
12 |
52 |
113 |
| CBTt-F314 |
14 |
53 |
115 |
| CBTt-F316 |
16 |
54.5 |
118 |
| CBTt-F320 |
20 |
58 |
125 |
| CBTt-F325 |
25 |
62 |
133 |
SDH齒輪油泵CBTT-F310F3P7
規格尺寸
SDH齒輪油泵CBTT-F310F3P7
齒輪泵使用維護說明
一.安裝注意事項
1）泵軸如與電機分體聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不能有過緊或輕重不勻的現象。
2）泵軸如與電機孔直插聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間，不允許強行敲打，以免泵軸卡死。
3）泵的進油管徑不能小于或大于泵的進口直徑，進油管路設計時竟可能短且彎頭盡量少，出油管徑不得小于進油管徑的3/4。安裝前應將管路內壁用高壓油清洗干凈，避免有硬顆粒雜物進入，進油管須安裝過濾器且過濾器流量應在泵流量的二倍以上，進油管路部分的所有接頭密封要牢固不能漏氣。
4）安裝完畢后電動電機，確認油泵的旋轉方向是否與標牌上箭頭指向一致。開機運行后檢查油泵進出口壓力應在泵的規定使用壓力范圍之內，并觀察油泵在運行過程中有無異常聲音或過熱現象，一切正常方可安全使用。
二.油泵常見故障排除方法
