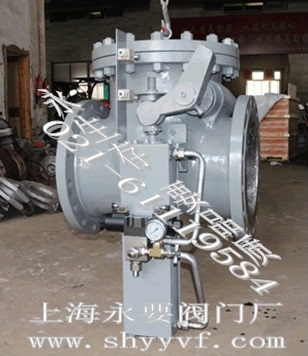

一、抽氣止回閥概述
抽氣止回閥型號H664H/Y，主要用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非腐蝕性介質管道上，防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入輪機內造成汽輪葉片打碎，毀壞汽輪發電機的亞性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入輪機內而發生水擊事故，以保護汽輪機的安全運行。
二、抽氣止回閥參數
| 型號
|
PN
|
工作壓力/Mpa
|
適用溫度/℃
|
適用介質
|
| H664H-20
|
20
|
2.0
|
≤427
|
水，蒸汽
|
| H664H-50
|
50
|
5.0
|
| H664H-100
|
100
|
10.0
|
| H664Y-100I
|
100
|
10.0
|
≤540
|
三、抽氣止回閥結構部件及材質
|
序號
|
零件名稱
|
碳鋼型（C）
|
合金鋼（I）
|
| 1
|
汽缸
|
A105
|
A105
|
| 2
|
閥體
|
WCB
|
WC6
|
| 3
|
閥瓣
|
WCB
|
WC6
|
| 4
|
搖桿
|
WCB
|
WC6
|
| 5
|
撥叉
|
WCB
|
WCB
|
| 6
|
銷軸
|
2Cr13
|
304
|
| 7
|
閥蓋
|
WCB
|
WC6
|
| 8
|
加長桿和中錘
|
WCB
|
WCB
|
|
四、抽氣止回閥尺寸
| Class 150
|
| NPS ( in )
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
28
|
30
|
36
|
| DN ( mm )
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
750
|
900
|
| L
|
320
|
450
|
540
|
610
|
650
|
650
|
740
|
790
|
915
|
1040
|
1120
|
1450
|
| H
|
258
|
300
|
355
|
425
|
438
|
480
|
535
|
555
|
615
|
782
|
825
|
930
|
| d
|
152
|
201
|
252
|
288
|
328
|
376
|
425
|
472
|
568
|
670
|
715
|
880
|
| D
|
182
|
235
|
295
|
350
|
380
|
435
|
486
|
540
|
645
|
740
|
800
|
650
|
| Wt ( Kg )
|
85
|
144
|
225
|
350
|
372
|
495
|
625
|
770
|
1305
|
1870
|
1990
|
2350
|
|
