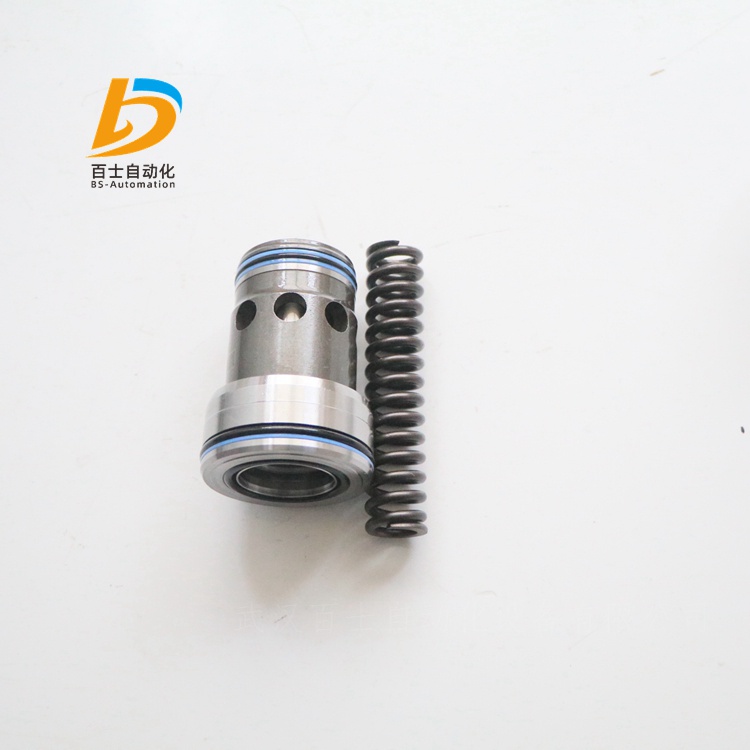

R900963324 LC32DB80E74/-004  REXROTH插裝閥；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH二通方向控制功能插裝閥

LC（高壓）

高壓系列

規格 16 … 100

組件系列 6X, 7X

大工作壓力 450 bar

大流量 13000 l/min

規格 16 … 100

組件系列 6X, 7X

用于方向控制功能的插裝閥

二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋同時充當從功率單元控制側到先導控制閥的連接件。通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節一個執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。

二通插裝閥的一般構成為控制蓋 和安裝套件�？刂粕w包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。

二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。

力士樂REXROTH軸向柱塞變量泵

A10VSO 系列 32

——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動

——流量與傳動速度和排量成正比。

——可通過調節旋轉斜盤角度無級更改流量。

——已釋放了流體靜力的搖架軸承

——高壓油口上的測量傳感器鏈接

——底噪音等級

——低壓脈動

——高效率

——高度抗氣蝕、吸油壓力和殼體壓力峰值下降

——通用通軸驅動

液壓油

變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。

有關選擇液壓油的注意事項

選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.

注意

部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。

液壓油的過濾

更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。

根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制

通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。

這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。

變量泵只可在 Vg min 和 Vg max 之間切換。

請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。

大允許控制壓力為280 bar。

DR – 壓力控制器

壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處

設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。

DRG – 遠程壓力控制

對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。

為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。

控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

作為獨立的溢流閥，我們推薦：

——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。

管路長不得超過 2 m。

——卸壓狀態的基本位置:Vg max。

——壓力控制設置范圍為1) 20 至 280 bar。

DRF/DRS – 壓力和流量控制

除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。

注意

DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。

由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。

——卸壓狀態的基本位置：Vg max。

——壓力控制設置范圍為1) 20 至 280 bar，

標準設置為 280 bar。

壓差 ∆p

控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。

釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ∆p 高約 1 至 2 bar。系統影響未被考慮在內。

控制器數據

DR 壓力控制數據。

大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。

LA...– 壓力、流量和功率控制

采用 DR(G) 配備的壓力控制。

采用 DR(G) 配備的壓力控制。

為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。

控制器數據

有關 DR 壓力控制器的數據。

有關FR 流量控制器的數據。

先導流體消耗大約 5.5 l/min。

ED –電動液壓壓力控制

ED 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當電線圈電流變?yōu)榱銜r(shí)，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。

ER –電動液壓壓力控制

ER 閥通過規定的可變線圈電流設置為一定壓力。

當執行器（負載壓力）有變化時，控制柱塞的位置將改變。

在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。

因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。

當線圈電流變?yōu)榱銜r(shí)，壓力將被限制為 pmin（備用）。

組合泵 A10VSO + A10VSO

通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。

在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“+” 結合在一起。

訂購示例：

A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00

允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。

對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。
