QJB7.5/12-620-480/3

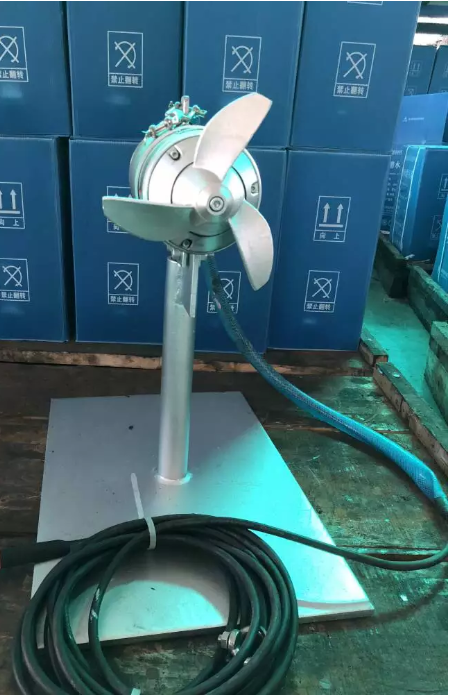

藍深潛水?dāng)嚢铏C(jī)
南京藍深不銹鋼潛水?dāng)嚢铏C(jī)規格型號
1、技術參數：
設備名稱
|
潛水?dāng)嚢杵?/span>
|
設備型號
|
QJB7.5/12-620-480/3
|
數量
|
32臺
|
電機功率
|
功率7.5kw
|
葉輪轉速
|
480
|
葉輪直徑
|
620
|
電機防護等級
|
IP68
|
電機絕緣等級
|
F
|
電源
|
380V;3ph;50Hz
|
空載噪音
|
＜70dB
|
介質
|
污泥
|
池深
|
6米
|
工作制
|
長期潛水運行
|
藍深潛水?dāng)嚢杵?/span>性能技術要求：
潛水?dāng)嚢杵鬓D(zhuǎn)動平衡自如，無卡死、停滯、振動等現象。
潛水?dāng)嚢铏C(jī)器作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象。
潛水?dāng)嚢铏C(jī)器采用雙機械密封結構和唇形密封組織，機械密封保證在15000小時內可靠運行而不需更換；
潛水?dāng)嚢杵饕鲭娎|采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；
潛水?dāng)嚢杵鞅砻鎳娡糠栏幔浔砻婀饬�，無污損，碰傷，裂痕等現象；
潛水?dāng)嚢杵饔褪覂?nèi)設有密封泄漏保護裝置；
潛水?dāng)嚢杵饕鲭娎|中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；
潛水?dāng)嚢杵鳂~及轉子采用動平衡試驗，平衡精度為G6.3；
潛水?dāng)嚢杵鞫ㄗ永@組內設有潮氣傳感器，以防電機繞組受潮燒毀。
潛水?dāng)嚢杵髟谝?guī)定的條件下，初次故障前平均運行時間不小于10000小時，整機使用壽命不小于20年。
3、結構設計要求：
3.1、主機
潛水?dāng)嚢铏C(jī)為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼304制造，外形美觀流暢。
潛水推進器采用擺線針輪減速結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。
3.2、接線盒
接線盒與周圍液體、電機部分完全密封隔離；
冷卻：電機定子由周圍的液體冷卻。
3.3、葉片
潛水?dāng)嚢铏C(jī)葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。
潛水推進器葉片為二葉橡膠形，鋼制輪轂，有效防止了葉片的斷裂問題，葉片進口邊向后彎曲，具有長期自動清洗功能，用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
3.4、電機
電機繞組的絕緣等級為H等級，正常情況下，電機溫度不超過80℃。
3.5、油室
潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
3.6、軸承
潛水?dāng)嚢铏C(jī)軸承的運行壽命大于10萬小時；
考慮到軸承運行中的不利因素，因此選用的軸承壽命將高于上述值。本公司選用SKF進口軸承。
3.7、軸密封
潛水?dāng)嚢铏C(jī)有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。
潛水?dāng)嚢铏C(jī)防腐及材質：電機殼：HT200防腐；葉 輪 軸：不銹鋼304；葉輪：不銹鋼304；螺釘、螺栓、螺母等聯接附件：不銹鋼304；
軸 304不銹鋼
葉輪 不銹鋼304滲氮處理或做其他硬度處理。
主機殼體 304不銹鋼
導軌安裝系統 不銹鋼304
O型圈 丁晴橡膠
機械密封 碳化鎢
電控柜 不銹鋼
配套現場不銹鋼控制箱
每臺潛水?dāng)嚢铏C(jī)均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。
潛水?dāng)嚢铏C(jī)的零部件清單：
潛水?dāng)嚢杵?/span>配置說明
序號
|
名稱
|
規格型號
|
設備材質
|
數量
|
制造廠
|
1
|
主軸
|
(2Cr13)
|
不銹鋼
|
1
|
杜安環保
|
2
|
螺旋漿葉
|
304
|
不銹鋼
|
3
|
杜安環保
|
3
|
外殼
|
304
|
不銹鋼
|
1
|
杜安環保
|
4
|
提升吊架
|
304
|
不銹鋼
|
1
|
杜安環保
|
5
|
安裝附件
|
304
|
不銹鋼
|
1
|
杜安環保
|
6
|
機械密封
|
MA22-15
|
碳化硅
|
2
|
杜安環保
|
7
|
電纜
|
YF3*10+3*4+1*6
|
丁睛橡膠
|
1
|
杜安環保
|
8
|
電機
|
三相鼠籠異步電機
|
廠家定
|
1
|
杜安環保
|
9
|
提升裝置
|
AISI
|
304不銹鋼
|
1
|
杜安環保
|
潛水?dāng)嚢铏C(jī)售后服務承諾
所供設備產品保修為設備正常運轉后12個月，并對其進行終身維保。12個月免費保修期結束后，南京藍深在設備使用地區指定有能力的代理人對設備在必要時進行
定期維護和修理。
提供24小時保障服務，藍深集團設有維修服務部，接到用戶通知后，將于2小
時內予以響應，如有必要應在48小時內派技術人員趕到現場處理，維修直至故障完全排除（保質期內免費），恢復正常為止。
定期回訪用戶，了解設備運行情況，確保設備正常運轉。
