混流泵是介于離心泵與軸流泵之間的一種泵，泵體中的液體質點所受的力既有離心力，又有軸向升力，葉輪出水的水流方向是斜向的。根據其壓水室的不同，通�？煞譃槲仛な胶蛯�(dǎo)葉式兩種，其中蝸殼式應用比較廣泛。從外形上看，蝸殼式混流泵與單吸式離心泵相似，如圖2—12所示；導葉式混流泵與立式軸流泵相似，如圖2-13所示。這兩種混流泵的部件無多大區別，所不同的僅是葉輪的形狀和泵體的支承方式�；炝鞅眠m用于工廠、礦山、城市給水排水以及農田灌溉等。潛水泵主要是由電機、水泵和揚水管三個部分組成的，電機與水泵連在一起，完全浸沒在水中工作。圖2—14所示為QWB型立式潛水污水泵的結構示意圖。吸入口位于泵的底部，排出口為水平設置。選用立式潛水電動機與泵體直聯，過負荷保護裝置和浸水保護裝置保證了運轉的安全。

       500HQB-125潛水軸流泵、HQB系列潛水混流泵一般采用開敞式進水，安裝形式為懸吊式安裝、鋼制井筒式安裝、混泥土預置井筒式安裝。懸吊式安裝、鋼制井筒式安裝由本公司提供整套井筒，混泥土預置井筒式安裝由本公司提供安裝底座（含防轉裝置）、井蓋裝置。

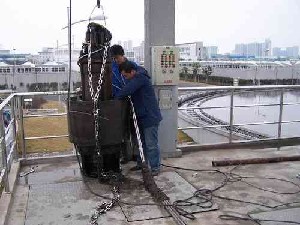

        安裝時，將潛水電泵吊入井筒著低為止，導葉體上的斜面與支座斜面配合，止水橡膠（O型圈）起密封作用。

        較大的潛水泵（一般葉輪直徑在1米以上），采用帶封閉進水流道的安裝形式。

潛水軸流泵的工作原理結構

潛水軸流泵是流量大、揚程低、比轉數高的葉片式泵，軸流系的液流沿轉軸方向流動，但其設計的基本原理與離心泵基本相同。

軸流泵的主要零件有進水管、葉輪、導葉、出水管、泵軸、軸承和軸封等。軸流泵按主軸的安裝方式分有立式、臥式和斜式三種。

1. 進水管

喇叭管為中小型立式軸流泵的吸水室，用鑄鐵制造，它的作用是把水以較小的損失均勻地引向葉輪。喇叭管的進口部分呈圓弧形，進口直徑約為葉輪直徑的1.5倍。在大型軸流泵中，吸水室一般做成流道的形式。

2. 葉輪

葉輪是主要的工作部件，由葉片、輪縠、導水錐等組成。

軸流泵的葉片呈扭曲形裝在輪縠上。根據葉片調節的可能性分為固定式、半調節式和全調節式三種。固定式的葉片和輪穀成一體，葉片的安裝角度是不能調節的。半調節式的葉片用螺母拴緊在輪鞍上，在葉片的根部刻有基準線，而在輪縠上刻有幾個相應安裝角度的位置線。葉片不同的安裝角度，其性能曲線將不同，使用時可根據需要調節葉片安裝角度。半調節式葉輪葉片需要停機并拆卸葉輪之后，才能進行調節。全調節式的葉片是通過機械或液壓的一套調節機構來改變?nèi)~片的安裝角。它可以在不停機或只停機而不拆卸葉輪的情況下，改變?nèi)~片的安裝角。

3. 導葉

導葉位于葉輪上方的導葉管中，并固定在導葉管上。它的主要作用是消除流體的旋轉運動，減少水頭損失。同時可將流體的部分動能轉變?yōu)閴耗堋?/span>

4. 軸和軸承

中小型軸流泵泵軸是實心的。對于大型軸流泵，為了布置葉片調節機構，泵軸做成空心的。軸腔內安置有操作油管或操作桿。

軸流泵的軸承按其功能可以分為三類：徑向軸承、推力軸承和導軸承。推力軸承用于承受泵運行過程中產生的軸向力。徑向軸承導軸承主要用來承受轉動部件的徑向力，起徑向定位作用。導軸承裝在導葉錐體中，用于減小軸的擺動，導軸承常用介質潤滑或外沖洗液潤滑。

5. 軸封

軸流泵可根據應用場合的要求配置填料或機械密封，與離心泵軸封相似。

6. 泵殼

 潛水軸流泵的泵殼呈圓筒形，由于其中有固定導葉，故稱導葉式泵殼。導葉裝在葉輪后面，呈圓錐形，內有多片導葉。軸流泵的出水道是一彎管。中小型軸流泵的進水道多采用喇叭形短管，而大型軸流泵則多采用肘彎形或鐘形進水道。

軸流泵的性能特點

1. 軸流泵適用于大流量、低揚程。

2. 軸流泵的H-V特性曲線很陡，關死揚程(流量Q=0時)是額定值的1.5~2倍。

3. 與離心泵不同，軸流泵流量愈小，軸功率愈大，因此應開閥啟動。

4. 高效操作區范圍很小，在額定點兩側效率急劇下降。

5. 軸流泵的葉輪一般浸沒在液體中，因此不需考慮汽蝕，啟動時也不需灌泵。

                        軸流泵的操作與流量調節

軸流泵一般不采用出口閥調節流量，常用改變?nèi)~輪轉速、調節泵入口導葉或改變?nèi)~片安裝角度的方法調節流量。

1. 變轉速調節

與離心泵相似，軸流泵通過改變轉速可獲得多條性能曲線，使得工作點保持在高效區。變轉速調節由于其調節的便捷性已經在大型軸流泵上得到越來越多的應用。

2. 入口導葉調節

軸流泵可在入口設導葉，通過導葉改變?nèi)肟谝毫鞯念A(yù)選強度來實現泵特性曲線的改變。導葉調節適用于流量小范圍變化而揚程大范圍變化的場合。

3. 葉片安裝角調節

葉片安裝角調節相當于改變了泵的比轉速，適用于要求流量大范圍變化而揚程變化范圍較小的場合。葉片半調節式由于每次調節需對泵進行拆卸，因此適用場合較少。葉片全調節式軸流泵設有液壓式或機械調節機構。液壓式調節機構源自水輪機葉片調節結構，具有輸出力矩大的優點，但油系統復雜，一般用于功率2500kW以上的大型軸流泵。機械式調節機構一般用于功率2500kW以下的軸流泵。葉片安裝角調節由于調節機構復雜，可靠性相對較差，正逐步被變轉速調節所取代。

立式軸流泵的安裝

 軸流泵一般為立式，葉輪浸沒在水下面，也有臥式或斜式軸流泵。立式軸流泵的葉片分固定式和可調式兩種結構。大型軸流泵的使用工況〔主要指流量)在運行中常需要作較大的變動，調節葉片的安裝角可使泵在不同工況下保持在高效率區運行。小型泵的葉片安裝角一般是固定的。

    (1)水泵泵體安裝。對于喇叭進水形式，水泵層閉式(干式)安裝時應有基礎環(預埋件)，基礎環與水泵層基礎按要求預埋堅固并不滲水，水泵與其聯接面之間必須放置密封墊(圈)，防止進水池水滲人水泵層。

    (2)泵管安裝。水泵泵管安裝采用倒鏈進行起吊，吊鏈支撐點為頂板底面預埋鋼板。螺栓安裝時，六角螺栓的六角端與法蘭盤接觸面間，安放專用螺栓密封墊，防止水經該螺栓向水泵層滲漏。

    電機支承座安裝。電機座安裝對其中心線、高程、水平度控制方法均同水泵基礎環安裝。機架安裝中心偏差不應超過2mm，機架軸承座或油槽的水平偏差不超過0.07mm/1000，高程偏差不超正負3mm。

    電機為三相立式異電動機，電動機與水泵通過傳動裝置相聯。安裝傳動裝置時，用水平儀校正泵傳動裝置底座的水平度，泵軸與傳動軸必須安裝在同一鉛垂線上，其允許誤差小于0.03mm/m。

    電機安裝好后，經試運行，盤車擺度用百分表(相互900方向架百分表)檢查，必須符合:電動機軸上、下導軸承處的軸頸及聯軸器相對擺度為:0.02mm/m;水泵軸軸承處的軸頸相對擺度為:0.04mm/m。
