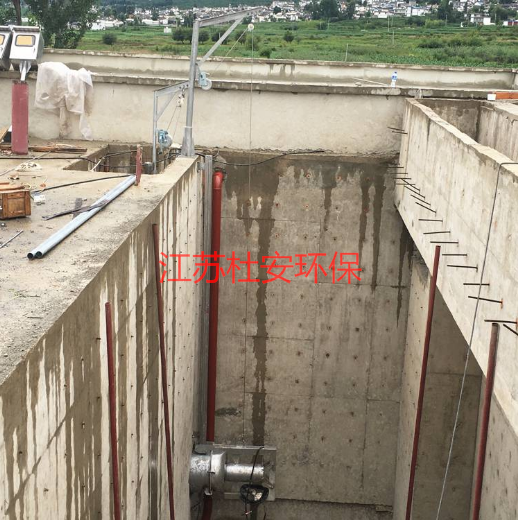

不銹鋼穿墻泵安裝示意圖

配不銹鋼現場控制箱使用

全銅線圈電機

DN400管道

  江蘇杜安環保穿墻泵QJB-W2.5主要組成部分及供貨范圍（不限于這些）：

A．裝配完整的水下內回流泵（包括螺旋槳、機械密封、軸等）

B．潛水電機

C．內回流泵導軌及固定支架、電纜固定件、轉向及其定位裝置

D．提升鏈

E．吊架固定座（與設備數量對應）

F．吊架及提升裝置

G．每內回流泵需提供10m水下電纜及固定件、接頭、緊固件

H．泄漏、過熱保護裝置

I．所有連接附件、化學地腳螺栓

QJB-W2.5穿墻泵安裝尺寸

穿墻回流污泥泵設備主要部件材質

用于制造和安裝立式污水泵的材料應能滿足強度、剛度、壽命要求。

泵殼：鑄鐵 GG25G DIN1691

葉輪：鑄鐵 GG25G DIN1691

主軸：不銹鋼 ASTM431

機械密封：

內密封：耐腐蝕燒結碳化鎢/耐腐蝕燒結碳化鎢

外密封：耐腐蝕燒結碳化鎢/耐腐蝕燒結碳化鎢

O-型環：氰橡膠 NBR70IRH

磨損環，動環：不銹鋼 AISI304

螺栓、螺母、墊圈：不銹鋼 AISI304

導軌：不銹鋼 AISI304

導鏈：不銹鋼 AISI304；提升鏈應能適應泵井的設計，滿足分段提升的要求，配有足夠的提升鏈

回流污泥泵附件及資料

質保期外正常運行所需的備品備件，單獨列出清單和分項報價；污泥回流泵尺寸圖；產品獲得權威獨立第三方機構出具的檢驗報告等相關資料。

提交資料

江蘇杜安環�；亓鞅�必須提供以下資料（但不只限于這些）：

A.詳細的設備安裝、使用、維護手冊

B.詳細的設備說明書，內容包括：

1.生產制造的標準。

2.詳細結構說明，零部件結構圖和裝配圖。

3.詳細的外形尺寸（安裝尺寸）圖。

4.所有零部件材料表。

5.電氣控制方面的詳細說明或說明書與設計。

6.設備生產與出廠檢驗證書和檢驗記錄及生產廠出具的設備鑒定書。

C.總平面圖

表明內回流泵和電機的平面、立面和截面，并表明所有控制尺寸及安裝、使用和維修所要求的間距等關系的總平面圖。

D.詳圖

1.表明內回流泵及其操作部分的所有組裝附件的詳細安裝圖。

2.表明內回流泵與基礎及地腳螺栓連接或焊接的詳細安裝圖。

E.現場安裝方法的詳細說明。

F.現場檢查、測試和試運行程序與記錄。

G.供貨裝箱清單

杜安環保QJB-W潛水回流泵的電控要求

電控柜具有完整的配電系統和保護、測量設備，并設有每臺污泥回流泵的現場開停轉換開關，電控柜設在現場露天環境中，防護等級為 IP55， 并能有效防御污水中揮發出來的氣體及水汽的侵蝕和腐蝕。電控柜外殼材質為不銹鋼。

電控柜能顯示進線電源的電流、電壓，每臺穿墻泵的溫度、濕度的越限報警信號以及設備運行狀態在電控柜面板指示，電控柜實現過載、過熱、缺相和短路等保護并實現故障時的保護性自動停機。電機的啟動裝置包括斷路器、接觸器和熱繼電器。

電控柜帶 PLC 輸入、輸出接口。PLC 輸出：開、停機；PLC 輸入：準操作、故障信號。電控柜具有足夠的用于連接動力電纜及控制電纜的端子。

電控柜柜體材質，室外采用 304不銹鋼，室內采用碳鋼噴涂，箱體形式和噴涂顏色由廠家自行確定

附件

提供下列附件：

1、2 年正常運行的備品備件，單獨列出清單和分項報價，投標商對備品備件的報價應至少為設備總報價的 3%。

2、提供設備連續兩年商業運行所需的專用工具，并單獨列出清單和分項報價，且包含在投標總價中。這些專用工具經買方選擇確認后與該供貨項目同時交付。供兩年商業運行所需的專用工具須是本工程在質量缺陷保證期之后所儲備的數量。

3、穿墻泵裝配圖，詳細的技術特性、零件材料，以及設備的外形尺寸和安裝、維修、運行所需的空間要求。

4、基礎螺栓布置詳圖和土建荷載、電氣原理圖。

5、設備的安裝、運行、維修手冊。

6、設備組裝、安裝、使用說明。

質保一年

上門指導安裝調試
