旋轉式格柵清污機技術說明

南京旋轉式格柵清污機廠家

反撈式格柵清污機價格

不銹鋼格柵除污機安裝尺寸

旋轉式格柵清污機主要部件材質

銷軸：不銹鋼2Cr13

齒耙組成：不銹鋼

鏈 條：不銹鋼

支撐架體：不銹鋼

緊固件：不銹鋼

托渣板：不銹鋼

回轉式格柵清污機配套現場控制箱

設備的可靠性及耐久性

1、整機使用壽命在15年以上，無故障運行時間在2年以上

2、減速機、軸承：設備每年檢修一次，使用年限不少于10年

3、電器裝置：不少于5年

4、防護層：在3年以上。

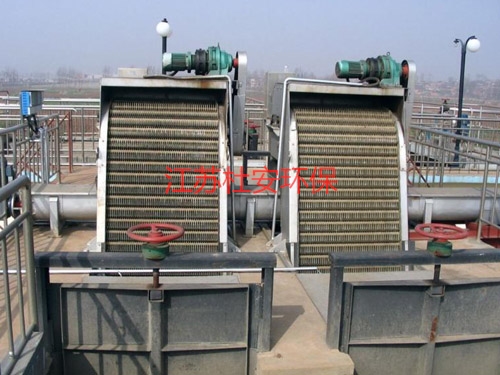

江蘇杜安環保GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

GSHZ型回轉式格柵除污機主要特點

結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性優、能耗小、噪音低；除污動作連續、排污干凈、分離效率高。

格柵除污機主要技術參數

·適用渠寬B：1000mm

·適用渠深H：7900mm

·柵條間隙e: 20mm

·安裝角度α：75°

·出渣高度：1100m

·較大水頭損失：200mm

·電機功率Nl：1.5kw

·減速機：標配

·電機防護等級：IP55戶外型

·電機絕緣等級：F級

·耙齒運行速度：～3m/min或根據用戶要求

·工作制：24小時/天連續運行或間隙運行

主要結構及工作原理

回轉格柵除污機由架體總成、齒耙組合、傳動機構、底腳、水下鏈輪組合、柵條等部件組成。

格柵除污機主要結構

（1）格柵本體呈整體式結構，在廠內專用平臺上組裝、調試，空機試運行8小時后出廠。

（2）柵條采用定制扁鋼。

（3）鏈條采用特制的寬鏈板不銹鋼鏈條，鏈條的安全系數不小于6，并設有鏈輪張緊調節裝置。在鏈槽中運轉時，不需增加其他阻渣裝置，即可有效防止柵渣纏入鏈槽，避免了卡阻現象。

（4）鏈槽內裝設特殊材料墊層，既減小了運行時的磨擦阻力，又減小了運行噪聲。

（5）傳動機構根據需要可采用軸裝式回轉減速機，并設機械過扭矩保護裝置。并配置張緊輪裝置，拆裝方便，外形精巧美觀。

（6）除污耙齒采用定制壓加工成形，齒形精度高，與柵條嚙合準確，除渣干凈徹底。

工作原理

本機裝有多個齒耙在鏈條組的驅動下作回轉運動，使齒耙從下往上對格柵片做清污提污動作（齒耙鏈在柵條前作回轉運行），撈取污水中飄浮物、草木、纖維、橡塑等固體垃圾，清污率大于95％。

杜安環保設備（江蘇）有限公司提供泵類、污水處理專用機械設備的銷售、售后與技術服務，1、貨源說明

杜安環保設備（江蘇）有限公司工廠直銷，所有價格均為工廠出廠價，實際請以參數為準！

2、關于品牌

杜安環保設備（江蘇）有限公司是致力于向全球提供污水處理設備的制造商。杜安環保設備（江蘇）有限公司依靠過硬的技術，先進的管理方式以及不斷創新的精神，為產品開發設計研發、生產制造、質量監控、快速服務提供了強有力的保障。為人類環境、水資源一直不懈努力……

3、關于材質

 水處理設備分為304不銹鋼和碳鋼，由客戶需求而定。一般腐蝕性較強建議選擇304不銹鋼材質。
